MPGD系列电容器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

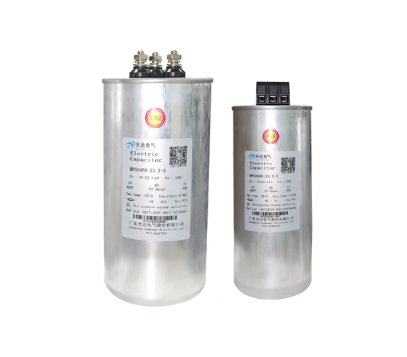

产品图片
电力电容器
MPGD系列电容器具有低压自愈式产品的优质特性，采用优质的基材，先进的制造工艺而成。主要用于50Hz或60Hz的电力系统中，提高功率因数，减少无功损耗，改善电压质量。该产品采用铝外壳，不易生锈，散热性能优越；产品采用超压自动拉断内部安全装置，安全保护使产品在运行时安全可靠并能保持优良稳定的电气性能。
产品特点：
►抗涌流能力强
►长使用寿命10万小时
►全铝外壳
►优质的自愈性材料
►内置放电电阻
►过压保护装置
►防爆、防火、防漏
►高频喷金
技术参数：
频率 | 50Hz;60Hz |
电容器容差 | -5%~10%Cn(uF） |
浪涌电流 | 300×Ir(480~525V) |
使用寿命 | 100,000h |
截止损耗 | ＜0.2W/kvar(tan＆0) |
环境温度 | -25/D ,55℃/max |
冷却 | 自然或强制冷却 |
海拔高度 | 海拔1000米以下 |
安装位置 | 垂直向上安装 |
安全性 | 过压分离器，自愈合 |
放电电阻 | 已含放电单元 |
保护壳 | 冲压铝罐 |
保护等级 | IP20 室内装配 |
电介质 | 聚丙烯膜 |
标准 | GB12747 |

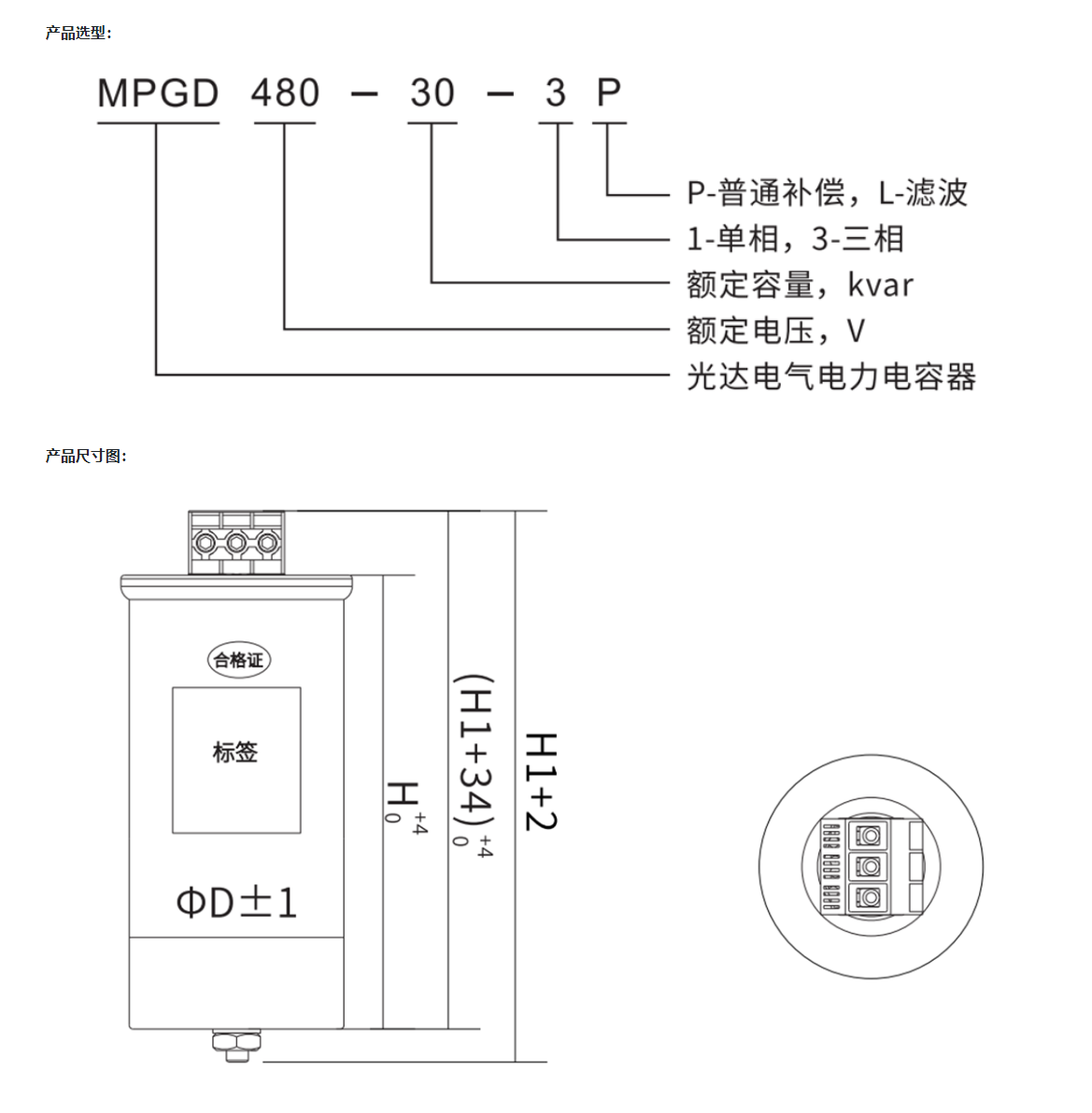

规格型号说明：
525V电容器---适用于0.4kV 14%消谐滤波无功补偿系统 | ||||||||
电容器额定容量 | 电容器型号 | 电容值uf | 电流值A | 电容器外形尺寸（mm） | ||||
Dφ | H | H1 | H2 | M | ||||
15kvar | MPGD525-15-3L | 173.2 | 16.5 | 96 | 240 | 272 | 297 | M16*25 |
20kvar | MPGD525-20-3L | 230.9 | 21.99 | 106 | 240 | 272 | 297 | M16*25 |
25kvar | MPGD525-25-3L | 288.7 | 27.49 | 116 | 240 | 272 | 297 | M16*25 |
30kvar | MPGD525-30-3L | 346.5 | 32.99 | 116 | 285 | 317 | 342 | M16*25 |
40kvar | MPGD525-40-3L | 461.9 | 43.99 | 136 | 240 | 272 | 297 | M16*25 |
480V电容器---适用于0.4kV 7%消谐滤波无功补偿系统 | ||||||||
电容器额定容量 | 电容器型号 | 电容值uf | 电流值A | 电容器外形尺寸（mm） | ||||
Dφ | H | H1 | H2 | M | ||||
10kvar | MPGD480-10-3L | 138.3 | 12.03 | 96 | 240 | 275 | 300 | M16*25 |
15kvar | MPGD480-15-3L | 207.2 | 18.04 | 106 | 240 | 275 | 300 | M16*25 |
20kvar | MPGD480-20-3L | 276.3 | 24.1 | 116 | 240 | 275 | 300 | M16*25 |
25kvar | MPGD480-25-3L | 345.4 | 30.1 | 116 | 285 | 315 | 340 | M16*25 |
30kvar | MPGD480-30-3L | 414.5 | 36.1 | 116 | 285 | 315 | 340 | M16*25 |
33.3kvar | MPGD480-33.3-3L | 460.1 | 40.1 | 136 | 240 | 275 | 300 | M16*25 |
40kvar | MPGD480-40-3L | 552.6 | 48.1 | 136 | 285 | 315 | 340 | M16*25 |
