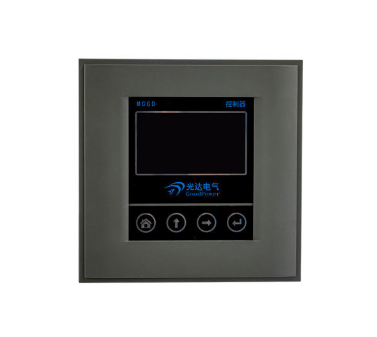

MCGD补偿控制器
MCGD无功补偿控制器适用高低压配电系统，以无功功率为依据进行控制。采用高性能的单片机微处理器，数字化设计，具备RS485通讯接口，其所采样得到的电能质量数据可通过通讯接口传送到其它外部设备。产品具备共分补、过压、欠压、谐波、过温保护功能。循环模式、线性模式、快速模式的投切策略，自动、精准补偿控制，提高系统功率因数，改善用电质量。
产品特点：
►适用高压、低压配电系统无功功率补偿控制。
►支持交/直流独立供电，可靠性高。
►D型带晶闸管、复合开关，J型带接触器。
►通讯RS485，主从机自动识别控制模式，精准补偿，支持5台控制器并机控制。
►循环模式（先投先切）、线性模式（先投后切）、快速模式（20ms）的投切策略。
►具备四象限无功算法，适用于光伏系统补偿。
►支持支路固定补偿模式，适用于变压器空载工况。
►0.5感性到0.5容性可调，允许过补。
►支持补偿支路容量衰减检测及报警，超温报警，故障报警。
技术参数：
工作电压 | AC85V~265V DC120V~370V | 采样电压 | AC100V-750V |
灵敏度 | ≥20mA | 采样电流 | 0~5A |
频率 | 45Hz~60Hz | 输出点额定值 | AC250V：2A DC12V：50mA |
工作温度 | -20℃-50℃ | 海拔 | ≤2000m |
开关量 | 12/14/16路（可选） | 通讯 | RS485(可选) |

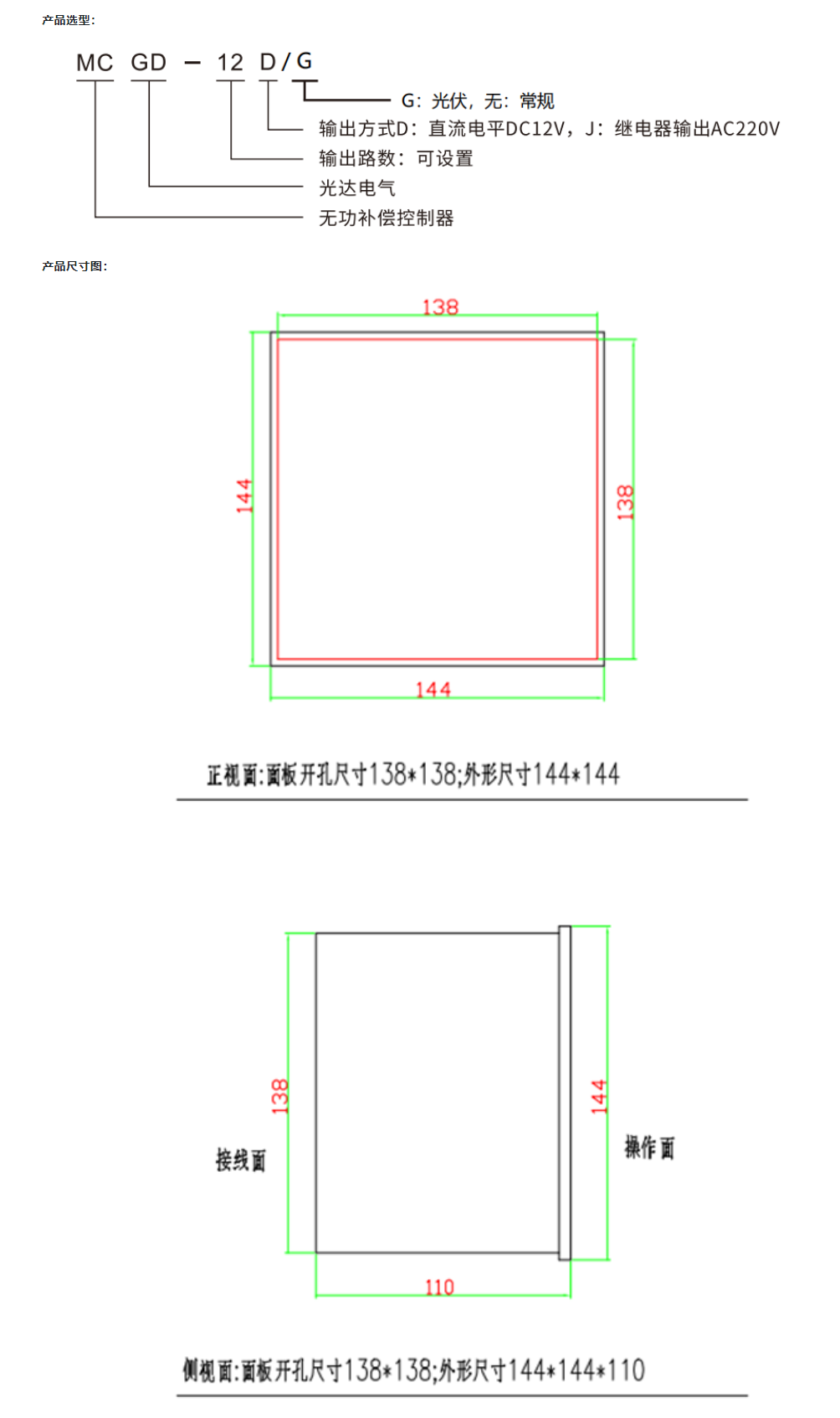

外形尺寸 | 148x148x76（W*D*H,mm） | 安装开孔尺寸 | 138*138 |
规格型号说明：
继电器输出J型 | 直流电平输出D型（共补） | 直流电平输出D型（共分补） |
MCGD—12J | MCGD—12D | MCGD—12DF |
MCGD—16J | MCGD—16D | MCGD—16DF |
