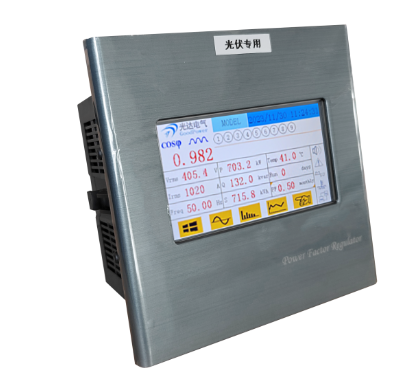

光伏专用四象限无功补偿控制器

MCGD-G能够实时监测电网中的无功功率和电压波动，通过调节光伏发电系统输出的无功功率，实现电网的无功补偿，提高电网的稳定性和电能质量。同时，它还能够根据光照条件和电网需求，智能地调节光伏发电系统的有功功率输出，实现最大功率跟踪和能量优化利用。

产品特点：

►只要接线相序正确，无需设置参数，智能补偿控制。

►控制物理量：无功功率+目标功率因数，避免补偿呆区，防止投切振荡。

►相序自动识别：电流互感器二次接线端 S1 和 S2 可以互换；电压线 L2 和 L3 也可以互换。一旦 接错相序控制器上电会自动纠错，也可在控制器操作按键进行更正。

►显示功能丰富，显示四象限功率，显示各项电参数，波形，谐波柱状图，温度，运行天数，月 平均功率因数等。

►保护功能完备，过压，欠压，电压谐波超限，温度超限，小负荷报警，补偿容量不足报警等。

►超强防干扰能力，EMC 电磁兼容性试验：EFT 群脉冲抗干扰达 4000V 的 A 级（IEC 标准最高级别）。

技术参数：

1）执行标准：《JB/T 9663-2013》 《DL/T 597-1996》。

2）工作电源：AC 85V~265V 或 DC 120V~370V，单独供电。

3）取样电压输入：AC 100V ~ 750V，50Hz 或 60Hz。

4）取样电流输入：AC 0～5A ，或 0～1A（订货须说明）。

6）控制物理量：无功功率 C/K 值兼顾功率因数。

7）控制器输出方式：动态型-无触点型-D 型:DC12V/50mA；静态型-有触点型-J 型：2A/250VAC。

8）控制对象： MCGD-**D，动态控制器，控制可控硅开关或复合开关； MCGD-**J，静态控制器，控制交流接触器。

9）动态响应时间：动态 D 型≤20 毫秒

10）灵敏度：≥20mA

11）测量准确度:电压：0.5 级

          电流：0.5 级

          功率因数：0.5 级

          有功功率：1.0 级

          无功功率：2.0 级

          频率：0.5 级

          温度：0.5 度

12）本机功耗：MCGD-□□D ≤10VA; MCGD-□□J ≤20VA

13）外形尺寸：14814875mm

14）安装开孔尺寸：138138mm

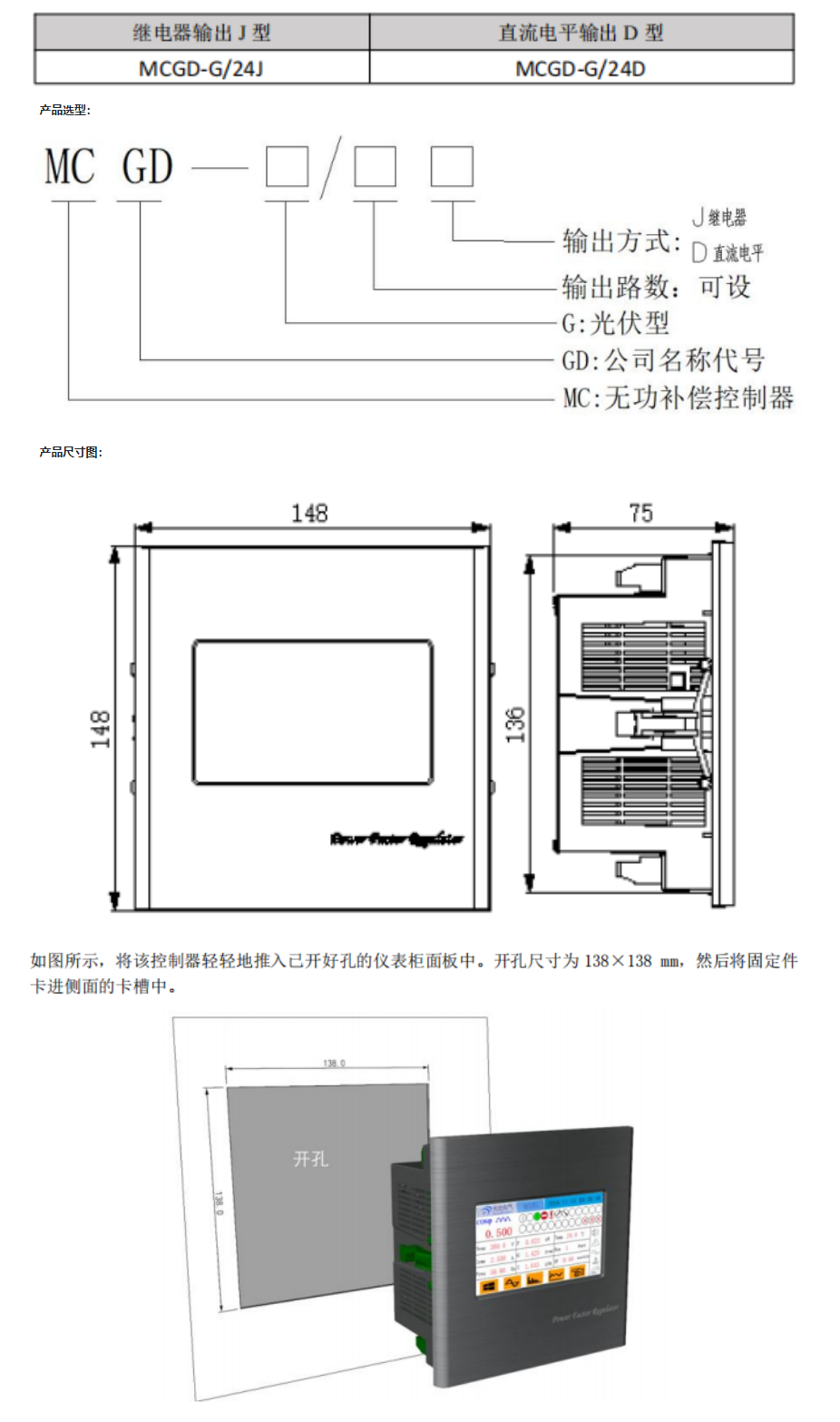

规格型号说明：
