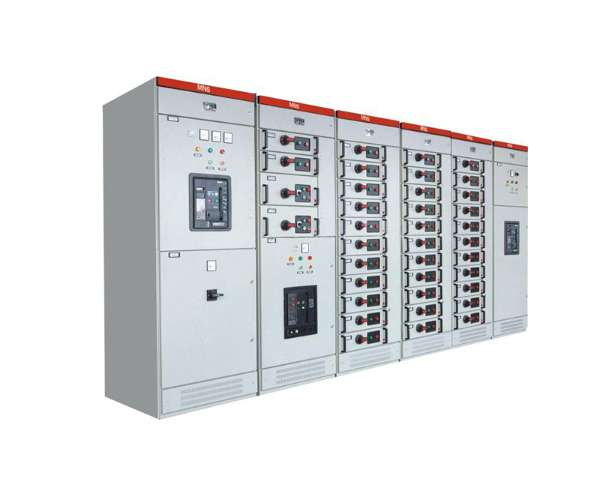

MNS抽出式低压开关柜

产品概述：

MNS是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统：配电和电动机控制系统。

MNS采用的柜体结构具有高度的灵活性。

根据您的需要或不同的使用场合，柜体内可安装多种型号及规格元器件；

根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中。如：馈电回路与电动机控制回路可混装在 一起。

MNS是一种全系列的低压开关柜，可以满足您多方位的需求。适用于4000A以下的所有低压系统。

MNS可以提供高水准的可靠性和安全性。人性化的设计，加强了对人身和设备安全所需的保护。

MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。

执行标准：IEC439、GB 7251.1。

主要特点：

1 为了有利于设备的安装及现场施工，在配电柜中设有专用的电缆通道，并附有相应的电缆固定件。

2 抽屉单元各个位置定位准确、指示清楚，且在各位置分别 可用最多3 把挂锁进行锁定。

3 特殊的型材结构及连接方式保证了柜体的强度。

4 抽屉单元采用触头导线直接与“L”型垂直母线活动插接，简单、可靠。

5 独特的3节式导轨，使抽屉进出更加灵活方便，并且在抽屉单元不脱离柜体的情况下就可以对内部元件及接线检修、维护或更换。

技术参数：

1.1 进出线形式：电缆/ 母线槽( 桥）

1.2 电缆进出：顶部/ 底部

1.3 接线形式：柜前/ 柜后

1.4 防护等级: IP30、IP40、IP54

1.5 功能单元隔离形式：全隔离或部分隔离

2 柜体尺寸

2.1 高度：2200

2.2 宽度：600、800、900、1000

2.3 深度*：600、800、1000

2.4 表面处理：高压静电环氧粉末喷涂≥ 60μ

3 电气数据

3.1 额定绝缘电压：至1000V

3.2 额定工作电压：至660V

3.3 额定频率:50/60Hz

3.4 额定冲击耐受电压：8kV

3.5 辅助电路额定电压：AC380、220V/DC220V

3.6 过电压等级：III

3.7 污染等级：3

3.8 额定电流：4000A

3.9 水平母线额定电流：4000A

3.10 垂直母线额定电流：2000、1000A

* ① 带玻璃门的柜体，其最小深度为725。

② 为了方便水平母线的敷设，同一排列的系统，柜体深度应统一。

如果不统一，则应在每个连接处加一台400 宽的母线转接柜。

③ 有母线桥或母线槽进、出线的柜体。

* 特殊要求的产品可向制造厂咨询
