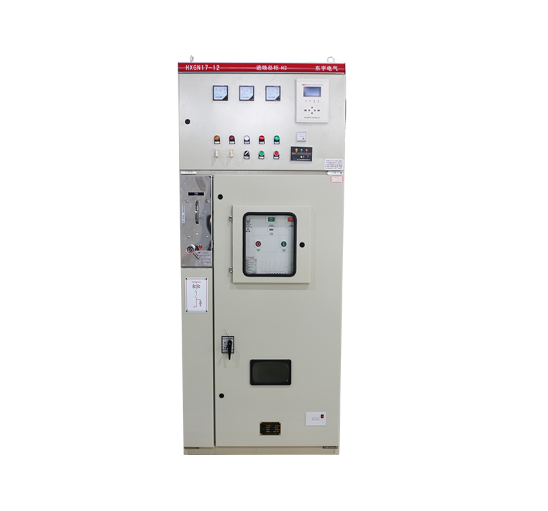

HXGH17-12  交流金属封闭环网开关柜

主要技术参数：

产品概述及适用范围：

HXGN15-12（SF6）型单元式交流金属封闭环网柜开关设备（（以下简称"环网柜）是我们在引进国外先进技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压电器产品。各项技术性能指标全IEC62271-200∶2003和GB3906标准。

环网柜的主开关、操作机构及元器件采用ABB公司原装件或采用进口部件国内组装生产的SFL-12/24型开关设备，也可根据用户需要配送装ABB公司原装HAD/US型SF6。断容器或VD4-S型真空断容器。其操作方式分卫动、电动两种。

柜体经数控机床加工后铆接而成，防护等级达到P3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重里轻、外型美观、操作简便、长寿命、高参数、少维护等及具显著特点。

HXGN15-12（SF6型单元式交流金禹封闭环网柜开关设备，适用十交50Hz、12KV的电力网络中，作为申能的接受和分配之用。柜内干开关为SF6开关。

正常使用条件：

1、环境温度∶上限+40℃，下限-25℃;

2、海拔高度∶海拔高度不超过2000m;

3、相对温度∶日平均值不大于95%;月平均值不大于90%;

4、周围环境∶周围空气不受腐蚀气体或可燃气体、水蒸气等明显污染;

5、无经常性的剧列需动。

结构特点：

柜体结构

◆环网柜体来用2mm昆嘶铝锌板（或令轧板临塑后）铆接成型，柜后设有一处压力释放孔。其一是针对电缆室，另一个针对负荷开关/母线室。此结构能大限地保障人身安装运行设备的可靠。

◆各间隔小室

◇母线室

母线室位于柜的顶部并连接相邻开关柜。

◇负荷开关是独立单元，内部充气以SF6气体。

◇电缆室

大约75%空间是用于电缆连接、熔断器、接地开关和CT、PT安装。

◇机构小室与联锁

小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显器和联锁。

◇继电器箱

继电器箱在柜的顶部、是可选择。小室用来安装特殊的装置诸如仪表、继电器和马达单元。

◇>断路器室

一个断路器（SF6或真空）能置于负荷开关之下方。
