SN-I I放电计数器校验仪

联系人:左军
联系电话:025-5853****
企业地址江苏省-南京市
详细地址南京市江北新区星火路19号星智汇A8栋2层
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
 南京思能电气有限公司成立于2006年2月,注册资金3000万元,现位于南京市江北新区星火路19号A8栋,是国内专业从事电力电子产品及装备的研发设计、生产制造、销售、工程和服务为一体的省市两级高新科技企业。主要产品有电力高压测试仪器、电工测量仪器、电力施工器具、设备诊断仪器、系统集成智能智造解决方案等五大类,广泛应用于电力、冶金、石油化工、煤矿、电气化铁道、公用设施等行业。   我公司拥有一批高素质的市场销售、经营管理及研发设计人员。依托国内军工科研院所和211/985等高等院校的综合科技实力,自主研发生产具有国际先进水平的SN5280变频谐振耐压试验系统、SN5288高压电缆竣工耐压同步分布式局放测试系统、SN5380阻尼振荡波电缆局放测试系统、SN5580感应耐压及局放检测试验系统、SN5880电缆故障综合测试系统、SN9800移动式集控高压试验平台、SN系列电力高压测试仪器等。   我公司产品均为自主研发、自主生产、并拥有自主知识产权,产品生产过程严格按照ISO9001-2008质量保证体系进行管理控制。经国家电网公司武汉高压研究所、江苏省计量科学研究院等第三方权威机构检测,我公司产品各项性能参数及技术指标均达到或超过国家标准和行业标准。在2008年北京奥运会、2010年上海世博会、2010广州亚运会、2014南京青奥会、2016杭州G20峰会、中国航天航空集团、中国石化集团、上海宝钢集团、山西晋煤集团等重特大工程和客户现场均有应用,用户普遍反应“思能电气”产品质量可靠、性能稳定、技术先进、操作简便、服务优质。

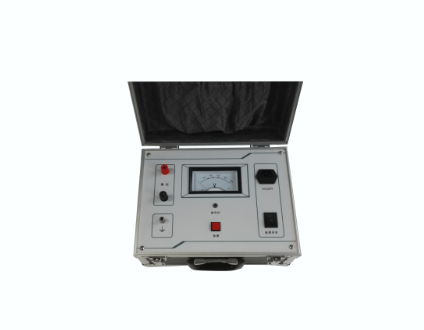

产品图片

SN-I I放电计数器校验仪


|  技术参数:


• 输出脉冲电压:0-1600V
• 输出脉冲电流≥100A:8/20μs
• 精度: 1.5级
• 输入电压:AC220V ±10%,50HZ
• 使用环境温度:-5℃-40℃
• 使用环境湿度:<85%



|  操作方法:

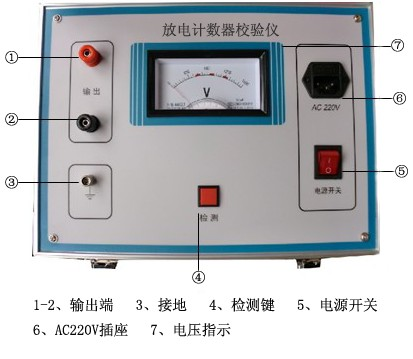

    1. 将仪器输出端与避雷器计数器两端相连(连结线要尽量短),红色端接上端,黑色端接地端。
    2. 将电源线接好后,检查仪器及接线是否正确,确认无误后即可开始试验。
    3. 合上电源开关,待电压到800V左右后(可根据计数器实际动作电压选择),即可开始校验。
    4. 按下核验键,输出电压立即下降,此时可观察计数器的动作情况。
    5. 如需多次试验,可待输出电压达到稳定值时,再按校验键,并观察计数器的动作情况。
    6. 检验完毕后,立即关掉电源,待输出电压完全回零时,才能拆除接线。
    7. 如按检验键、,输出电压没有下降,应关掉电源,待电压指示回零后,检查是否回路有断点,或者是放电计数器不适合技术指标中规定的型号。


|  注意事项:


1. 拆除接线时,若输出电压没有回零,操作人员不能碰测试线非绝缘部分,以免造成人身事故。
2. 被试品不允许带电。



|  装箱清单:


1.主机                 1 台
2.电源线              1 根
3.测试线              2 根
4.说明书             1 份
5.合格证              1 份


|  技术参数:


• 输出脉冲电压:0-1600V
• 输出脉冲电流≥100A:8/20μs
• 精度: 1.5级
• 输入电压:AC220V ±10%,50HZ
• 使用环境温度:-5℃-40℃
• 使用环境湿度:<85%
