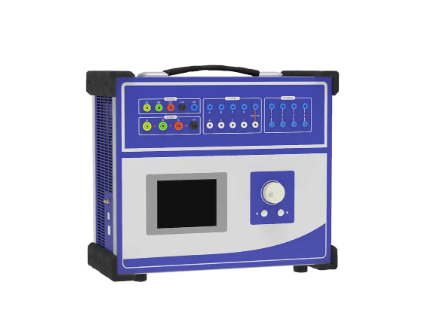

SN8276A三相继电保护测试仪

|  功能简介：

       可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。（三相单片机 0.2级精度）

|  主要功能特点：

 ● 智能型主机    主机采用高速高性能数字信号处理器  运算速度快，传输频带宽，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。
 ● 单机独立运行    装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示。可完成现场大多数试验检定工作，可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
 ● 联接电脑运行    通过 Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存储测试数据，显示矢量图，绘制故障波形，联机打印报表等。
 ● 大屏幕LCD显示屏    本机采用大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
 ●“傻瓜式”操作    采用先进的控制器“旋转鼠标”，大大简化了操作部分的结构，操作简便、快捷，容易掌握。
 ●  新型高保真功放    输出级采用新型大功率模块式高保真功放部件，既可作电流输出亦可作电压输出，输出功率大，精度好，可靠性高。
 ● 电流、电压直接输出    相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加 1-20 次谐波。
● 自我保护    采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
● 具有独立专用直流电源输出    装置设有一路110V 或 220V专用直流电源输出。
● 接点丰富    具有8个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。
● 主机一体化单机结构    采用交流220V电源工作。体积小，重量轻，易携带，流动试验方便。
● 性价比高    属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能和小型测试仪的价位，具有很高的性能价格比。

|  技术指标：

● 交流电流输出：3路，每路40A / 450VA  三相并联120A
● 交流电压输出：4路，每路120V / 80VA  线电压240V
● 输出精度：0.2% （主量程范围内）
● 直流电流输出：3路，每路±10A/200VA
● 直流电压输出：3路，每路±160V/70VA
● 输出精度：0.5% （主量程范围内）
● 相    位：0~360°
● 相位精度：＜0.5°
● 输出频率：（单机） 0~300Hz，（联机） 0~1000Hz
● 频率精度：＜0.01Hz
● 叠加谐波：（单机）0~6次，（联机）0~20次
● 开 入 量：8路                         开 出 量：4对
● 独立直流：DC110/220V

● 额定电流：1.5A
● 尺    寸：396mm*354mm*178mm

● 重    量：15kg
