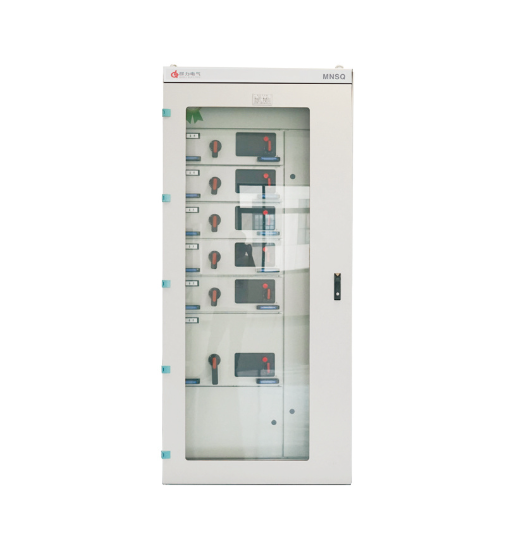

MNSQ标准型抽出式开关柜

概述：MNSO型低压成套开关设备(以下简称设备)是在进口开关柜的基础上设计和研制的产品。适用于交流50(60)Hz额定工作电压660V及以下的系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。除一般陆用外，经过特殊处理后还可用于海上石油钻采平台和核电站中。符合国家标准GB7251.12-2013《低压成套开关设备和控制设备》JB/T9661《低压抽出式成套开关设备》及国际标准EC439本装置可以组成不同方案的柜架结构和抽屉单元，采用了高强度阻燃型工程塑料组件。有效地加强了防护安全性能，抽屉单元具有体积小、功能强、互换性高、更换维修方便、接触可靠等特点。

结构说明：

设备基本柜架为C型材结合式结构，柜架的全部结构件都经过镀锌处理或覆铝锌板制作。通过自攻锁紧螺钉8.8级六角螺钉紧固互相连接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、安装支架，以及母线、功能单元等零部件。组装成一台完整的装置，装置内零部件尺寸、隔室尺寸，实行模数化(模数单位E=25mm)。柜体也可采用后出线方式，但主母线必须置于柜顶。垂直通道采用半块功能板方式，便于维护且柜宽为600。柜体防护等级IP3X-IP54。

抽屉类型：

抽屉类型:分四种标准尺寸，都是以8E(200mm)高度为基准，它们分别为8E/4，8E/2，8E，16E和24E.8E/4:在8E(200mm)高度空间组装4个抽屉单元8E/2:在8E(200mm)高度空间组装2个抽屉单元8E:在8E(200mm)高度空间组装1个抽屉单元，16E:在16E(400mm)高度空间组装1个抽屉单元:24E:在24E(600mm)高度空间组装1个抽屉单元。

单元回路额定电流400A及以下。其中8E/4和8E/2二种抽屉的结构是用阻燃型塑料和铝合金型材组成。四种抽屉单元可在一个柜体中作单一组装，也可作混合组装。功能单元隔室总高度为72E(1800mm)。
