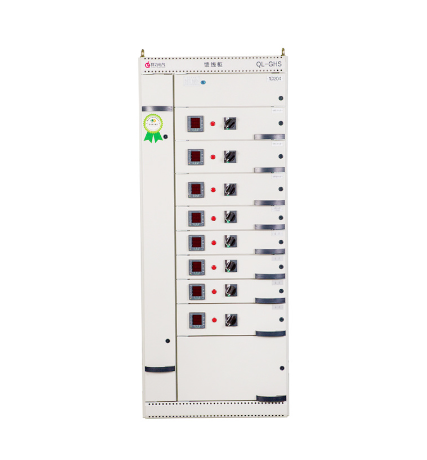

QL-GHS 固定分割低压配电柜

概述：GHS是群力电气自主研发的升级换代产品，是一款模块化、多功能的固定分隔式低压成套设备，该产品符合GB7251.12-2013和1EC61439-2:2011等行业标准，应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统、配电和电动机控制系统。

主要特点：

1、标准化元件的配置缩短了交货和安装的时间，保证对用户实地的安装要求进行快速反应及有效的服务。

2、模块化设计可以使安装成本合理化。高质量高可靠性的产品保证了供电的连续性和系统的耐用性。

3、可根据要求提供不同的外壳防护等级，IP20-IP54。柜体外壳采用环氧树脂粉末愤涂。

4、标准模数M=50mm，可以通过基本框架和扩展框架的组合，构成多种宽度和深度的开关柜。主结构采用拼装方式，并保证在正常运输、仓储、安装条件下不会发生任何变形。

5、所有金属结构非带电部分均可靠接地，并有明显接地标志，保证操作人员安全。

6、柜内结构严格区分为元件区、仪表区，各区母线区、接线区、之间采用金属隔板进行隔离。

7、在开关柜中，开关元件装在安装板上。安装板和开关元件的组合称为功能单元。将功能单元定义为由同一功能的所有电气设备和机械部件组成的低压开关装置和控制装置的一部分。

8、电气开关元件的选择和布置遵循一套严密的方法，该方法可以保证设计开关柜时避免发生错误。

9、每个功能单元均安装在带有门机械闭锁的单独隔室内，且所有带电导体部分均使用金属、绝缘材料分别进行隔离。

10、柜内有机械连锁， 保证在开关合闸情况下，柜门不能打开。

11、可实现带电检修，有严格的内部分隔，对人身安全性能更高。

12、主母线统一布置在开关柜的后上方，标准化程度高。

外形尺寸：
