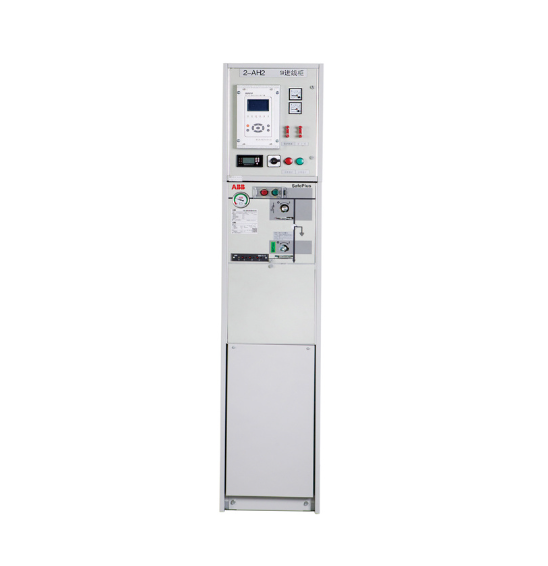

ABB SafeRing/SafePlus气体绝缘环网柜和紧凑型开关柜

概述：ABB公司采用计算机模拟仿真技术，并结合多年的产品设计与制造经验，开发的新型SF6气体绝缘的中压开关设备Sate系列开关，以其固定式单元组合型(SateRing) 与灵活扩展型SatePlus) 的完美统一，既适合网络节点或用户终端的要求，又满足各种二次变电站对紧凑型开关柜灵活使用的需要，Safe系列开关是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线完全绝缘和屏蔽，确保了高可靠性和安全性。并将现场安装及调试工作量降到最低。SafeRing为2、3、4、5或6路标准配置，并根据客户的要求附加其它设备。safelus由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。在室内条件下(20C)运行的设计寿命超过30年。

主要特点：

1、固定式与灵活扩展的和谐统一。
2、三维模型与模拟优化产品设计。
3、结构紧凑:除了断路器CB柜和空气绝缘的计量柜外，所有的模块都只有325 mm宽，计量柜宽度是900 mm，CB柜宽度是696 mm。所有单元的电缆联接套管对地高度一致，方便了现场施工。
4、不受环境影响:所有高压带电部分位于不锈钢箱体内，箱壳为不锈钢密封焊接，充入工作压力1.4 bar(或1.24 bar)的SF6气体，防护等级为IP67。可安装于潮湿、多沙、多尘、盐污、箱式变电站等场所。
5、高可靠性的人身安全:所有带电部分封闭在SF6气室中;开关具有可靠的泄压通道，通过了20 kA/1s的内部燃弧试验。
6、本产品的开发不仅从产品本身，更包括从生产过程到开关的终身运行的环保。
