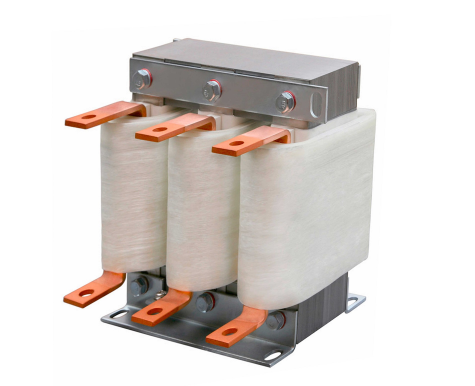

变频器用输入电抗器

变频器用进线电抗器

一、用途：

该系列电抗器用于变频器的进、出端相串联，作为变频器的进线电抗器和出线电抗器。变频器在工作时将产生较大的谐波，以5、7、11、13次为主，如果不加进线电抗器，将大大缩短变频器及其它设备的使用寿命，谐波干扰严重时，会导致设备不能正常运行。加装进线电抗器后将大大降低各谐波的含量，提高电网的功率因数，保证变频器及其它负载的安全运行，确保其它设备不受谐波干扰影响；加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减小逆变器中的功率元件的扰动和冲击。并且该电抗器在负载合闸瞬间能有效地抑制回路涌流，保护回路

中的变频器装置及其它元器件免受过电流冲击。

二、使用环境条件：

1、海拔高度不超过2000米。

2、运行环境温度-25℃～+50℃，相对湿度不超过90％。

3、周围环境应有良好的通风条件，如装在机柜内，应加装通风设备。

4、耐温等级F级（155℃）以上。

三、性能参数：

1、可用于400V、660V、1140V系统。

2、额定工作电流：5A至1600A

3、温升：铁芯≤85K，线圈≤95K

4、噪声：≥65dB

5、三相不平衡率：≥2％

6、抗电强度：铁芯对绕组3000V/5mA/60S

7、绝缘电阻：DC1000V  ≥100MΩ

8、产品执行标准：GB/T 1094.6-2011电力变压器    第6部分：电抗器
