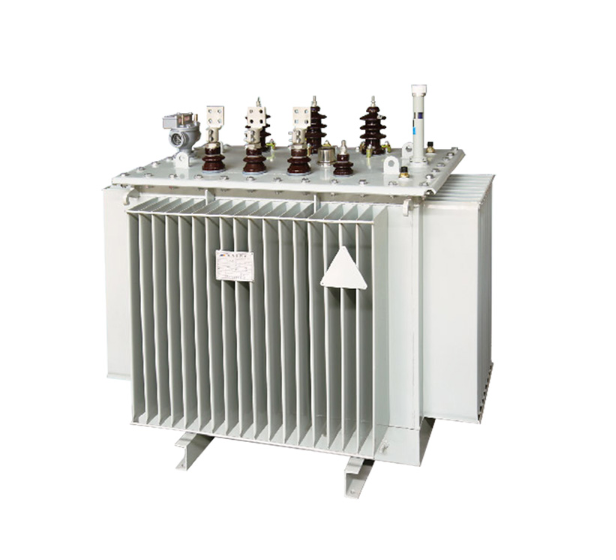

S11型油浸式电力变压器

产品概述 ▍Product Description

本公司研发生产的S11-M系列全密封油浸式电力变压器具有低损耗、低噪音、高效率的优点，可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比，取消了储油柜，油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿，变压器与空气.隔绝，防止和减缓油的劣化和绝缘老化，增强运行可靠性，正常运行免维护。

产品特点 ▍Features

1.变压器铁心采用进口冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁心进行绑扎，保证铁心的紧实度，降低噪音。

2.高低压绕组用无氧铜绕制，低压绕组500kVA及以下采用双层圆筒式结构，630kVA及以上采用双螺旋或四螺旋结构，高压绕组采用多层圆筒式结构。

3.变压器联结组采用Dyn11,减少谐波对电网的影响，改善供电质量。

4.变压器为全密封结构，延长使用寿命，免吊心，免维修。

5.实测噪音值低于标准。

本系列变压器经正常运输后，不需作吊心检查,即可安装有关的零部件，进行验收项目试验，合格后即可投入运行。

型号含义 ▍Model Meaning

使用条件 ▍Conditions Of Use

1.最高环境温度: +40C

2.最低环境温度: - -25C

3.海拔高度: <1000m

4.最高月平均相对湿度: 90%(20C)

5.安装地点:安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所，户内或户外。

执行标准 ▍Executive Standard

GB 1094.1       电力变压器

GB/T 15164    油浸式电力变压器负载导则

GB/T 6451      三相油浸式电力变 压器技术参数和要求

GB 2536          变压器油

JB/T 3837        变压器类产品型号编制方法

JB/T 501          电力变压器试验导则

GB1094.3        电力变压器绝缘水平和绝缘试验外绝缘的空气间隙

DU T572         变压器运行规程

绝缘水平 ▍Insulation Level

S11型10KV双绕组系列主要产品性能参数

Main product performance parameters of S11 10KV dual winding series

S11型20KV双绕组系列主要产品性能参数

Main product performance parameters of S11 20KV dual winding series
