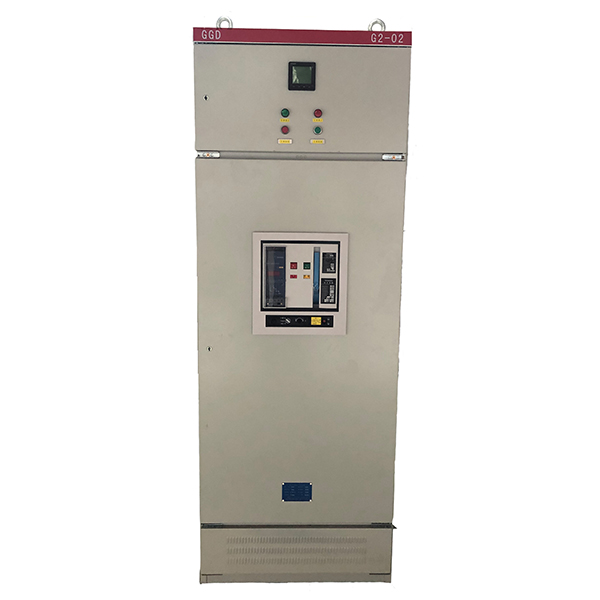

GGD交流低压配电柜

GGD型交流低压配电柜产品具有分段能力高、动热稳定性好，结构合理、电气方案完善、系列性、适用性强等特点，适用于发电厂、变电厂、厂矿企业等电力用户作为交流50Hz,额定工作电压380V，额定工作电流630A至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制使用。

产品特点：

GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货以保证柜体的精度和质量。

通用柜的零部件按模块原理设计，并有20模的安装孔。通用系数高，可以使工厂实现预生产，缩短了生产制造周期，也提高了工作效率。

GGD柜设计时充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电气元件发热后，热量上升通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自上而下形成一个自然通风道，达到散热目的。

柜门用转轴活动铰链与构架相连、安装、拆卸方便，门的折边处嵌有一根山型橡胶条，关门时门与构架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级，装有电气元件的仪表门用多股软铜线与构架连接，柜内的安装件与架构间用滚花螺钉连接，整柜构成完整的接地保护电路。

柜体的顶盖在必要时可拆除，便于现场主母线的装配和调整，柜顶的四角有吊装环，用于起吊和装运。

柜体的防护等级为IP30，用于也可根据使用环境的要求在IP20-IP40之间选择。
