武强县吉口变压器配件有限公司是生产变压器组件的厂家，座落于河北省武强县，石黄高速横跨东西，京九铁路纵穿南北，得天厚的地理位置为货流的运输提供了便利条件。
本公司产品有无励磁分接开关，吸湿器，油标管，碟阀，活门，高、低压导电杆，压力释放阀，高低压磁套，美式箱变配件，干式变配件，橡胶制品等配件。
产品图片

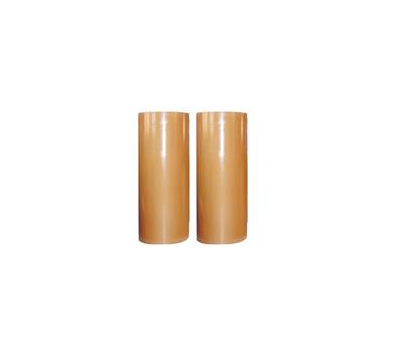

醛纸层压管
醛纸层压管是由绝缘卷绕纸浸渍酚醛树脂，经加热卷压烘焙固化而成的，具有高的介电性能，适用于电器设备中作绝缘结构零部件，并可在变压器油中使用。2、酚醛纸层压管技术要求
2.1 酚醛纸层压管外观
表面应平整，不允许有起层、气泡起棱等缺陷，内壁允许有不影响垂直耐电压的轻微皱纹，气泡及芯模压痕等。端面应切割整齐，壁厚13mm以上者其端面允许有轻微裂痕。
2.2 主要性能指标
表1：酚醛纸层压管性能指标
| 序号 | 项目名称 | 单位 | 试验方法 | 指标 | |
| 内径 5mm～25mm | 内径 25mm以上 | ||||
| 1 | 密度 | g/cm | GB/T5132 | ≥1.03 | ≥1.10 |
| 2 | 吸水率 | % | GB/T5132 | - | 见表2 |
| 3 | 热稳定性（24h） | ℃ | JB/T3172 | 120 | 120 |
| 4 | 抗弯强度 | N/mm | JB/T3172 | ≥50.0 | ≥60.0 |
| 5 | 抗压强度 | N/mm | GB/T5132 | ≥50.0 | ≥60.0 |
| 6 | 介质损耗因数，50Hz时 | - | GB/T3172 | ≤0.03 | ≤0.03 |
| 7 | 垂直层向耐电压 于（90+2）℃ 变压器油中耐压5min 壁厚：1.5mm～2.5mm 2.5mm～3.5mm 3.5mm～4.5mm 4.5mm～6.0mm 6.0mm～9.0mm | kV/mm | GB/T1408.1 （JB/T3172中5.11条） | ≥8.5 ≥8.0 ≥7.0 ≥6.5 ≥6.0 | ≥8.5 ≥8.0 ≥7.0 ≥6.5 ≥6.0 |
| 8 | 平行层向耐电压 于（90+2）℃ 变压器油中耐压5min | kV | GB/T5132 （JB/T3172中5.12条） | 20 | 25 |
| 9 | 表面耐电压 受潮后，于常态空气中耐压 1 min | kV | GB/T5132 （JB/T3172中5.13条） | 12 | 12 |
表2：酚醛纸层压管吸水率指标
| 壁厚（mm） | 1.5 | 3 | 5 | 7 | 10 | 13 |
| 吸水率（%） | 10 | 8 | 6 | 5 | 4 | 3 |
