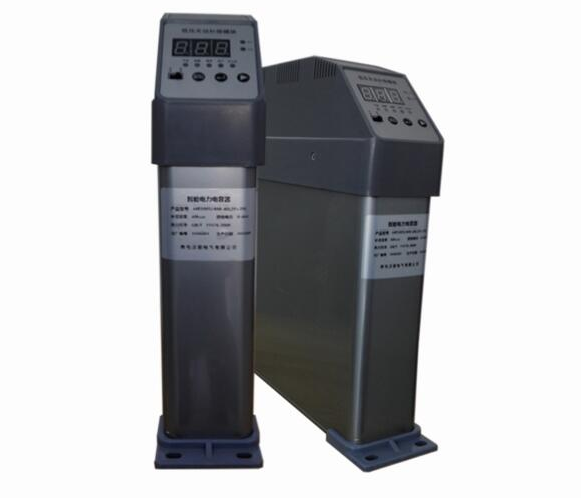

HR100系列低压智能电力电容器

• 产品详细

产品概述

智能组合式低压节能电力电容器是0.4kV低压配电网降低线损、提高功率因数、改善电能质量和节能降耗的智能型无功补偿装置。集成了现代测控，电力电子，网络通讯，自动化控制，电力电容器等先进技术。改变了传统无功补偿装置落后的控制器技术和落后的机械式接触器或机电一体化开关作为投切电容器的投切技术，改变了传统无功补偿装置体积庞大和笨重的结构模式，汉容新一代智能电容器具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

适用范围

工厂配电系统    居民小区配电系统    箱变、成套柜、户外配电箱

市政商业建筑    交通隧道配电系统

正常工作条件和安装条件

◇  环境空气温度：-25℃~+55℃

◇  相对湿度：40℃时≤20%；20℃时≤90%

◇  海拔高度：≤2000m

◇  环境条件：无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈的机械振动

产品特点

1、合闸无涌流，实现电容器电压过零投入、电流过零切除，无过压击穿，无拉弧和重燃。

2、优化的补偿方式，各项控制保护功能完善，具备电能分析功能，功能齐全，性能好，还可配置多种外设，以满足不同的客户需求。

3、 产品测量保护功能齐全，具备电容器体内温度、电网谐波含量、断相、三相不平衡等特殊保护。

4、产品可多台积木式使用，多台使用时自动产生主机，其余为从机，构成无功自动控制系统，个别故障从机自动退出，不影响其他机器工作。主机故障自动退出，产生新的主机，组成新的系统工作，智能化程度极高。

 5、单体电容器数码管显示产品工况及电气线路状况，人机对话简洁直观。

技术参数

◇  测量误差

电压：≤±0.5%；电流：≤±0.5%；有功功率：≤±1%；功率因数：≤±1%；温度：±1℃

◇  保护误差

电压：≤±0.5%；电流：≤±0.5%；温度：±1℃；时间：±0.1s

◇  无功补偿参数

无功补偿误差：≤最小电容器容量的50%；电容投切时间：≥10s，可自行设定为10s~180s之间

◇  可靠性参数

控制准确率：100%；投切允许次数：100万次；电容器容量运行时间衰减率：≤1%/年；电容器容量投切衰减路：≤0.1%/万次

◇  电源条件

额定电压：380V±20%；谐波电压：正玄波，总畸变率不大于5%；

额定频率：50Hz或60Hz；谐波电流：公共连接点的谐波电流允许值不超过GB/T14549-1993标准值要求；功率消耗：≤3W

◇  执行标准

电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路均符合GB/T15576-2008《低压成套无功功率补偿装置》中对应条款的要求。

主要规格

注：特殊规格可协商订货
