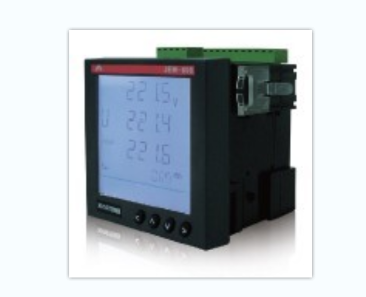

产品图片

多功能液晶表 JEM-600


JEM-600系列  液晶智能电力仪表

概述

  JEM-600系列智能电力仪表是一种具有可编程功能、自动化测量、液晶显示、复费率电能累加、需量测量、四象限电能测量、谐波测量、事件监测、数字通讯等功能为一体的智能化装置。它提供通讯接口与计算机监控系统连接,支持RS485接口MODBUS通讯协议。它集数字化、智能化、网络化于一身,使测量过程及数据分析处理实现自动化,减少人为失误,能全面代替变送器、电度表、数显仪表、数据采集器等仪器,是组成电气自动化的理想产品。

  JEM-600系列智能电力仪表可广泛应用于中、低压变配电自动化、智能型开关柜、负荷控制系统、楼宇自动化、工业自动化、能源管理系统、自动控制以及调度系统。

功能说明及技术参数

性能

参数

精度

电压、电流0.2级,功率0.5级,有功电能0.5级,无功电能1级

显示方式

液晶显示

输入信号

接线方式

三相四线、三线四线平衡、三相三线、三相三线平衡、二相三线、一相二线

电压

额定

AC420V/AC100V

过载

持续:1.2倍,瞬时2倍(10秒)

功耗

<0.5VA(每相)

阻抗

>1MΩ(每相)

电流

额定

AC5A/AC1A

过载

持续:1.2倍,瞬时2倍(10秒)

功耗

<0.4VA(每相)

阻抗

<20mΩ

频率

45~65Hz

*复费率电能

4套12时段、4种费率

*需量

U、I、P、Q、S划差

*谐波测量

2~31次电压、电流谐波分量

*复费率电能

4套8时段、12时段、4种费率(节假日、休息日可设)

*需量

U、I、P、Q、S滑差

*事件监测

最值、断相、失压、过压、电压不平衡、失流、过流、逆向序、SOE、编程、清零

电源

常规工作范围

AC85~265V,DC85~330V

可选工作范围

AC30~60V,DC18~90V

功耗

<4VA

通讯

RS485通讯接口,MODBUS-RTU协议

电磁兼容

浪涌

GB-T17626.5-1998(IV)

电快脉冲群

GB-T17626.5-1998(IV)

静电放电

GB-T17626.5-1998(III)

射频电磁场

GB-T17626.5-1998(IV)

工作环境

温度:-10°~+55°  湿度:20%~95%,无凝露

储存环境

温度:-10°~+55°  湿度:20%~95%,无凝露


注:表格中*表示,选型时有复费率功能、谐波测量功能时有效。


功能说明及技术参数

性能

参数

精度

电压、电流0.2级,功率0.5级,有功电能0.5级,无功电能1级

显示方式

液晶显示

输入信号

接线方式

三相四线、三线四线平衡、三相三线、三相三线平衡、二相三线、一相二线

电压

额定

AC420V/AC100V

过载

持续:1.2倍,瞬时2倍(10秒)

功耗

<0.5VA(每相)

阻抗

>1MΩ(每相)

电流

额定

AC5A/AC1A

过载

持续:1.2倍,瞬时2倍(10秒)

功耗

<0.4VA(每相)

阻抗

<20mΩ

频率

45~65Hz

*复费率电能

4套12时段、4种费率

*需量

U、I、P、Q、S划差

*谐波测量

2~31次电压、电流谐波分量

*复费率电能

4套8时段、12时段、4种费率(节假日、休息日可设)

*需量

U、I、P、Q、S滑差

*事件监测

最值、断相、失压、过压、电压不平衡、失流、过流、逆向序、SOE、编程、清零

电源

常规工作范围

AC85~265V,DC85~330V

可选工作范围

AC30~60V,DC18~90V

功耗

<4VA

通讯

RS485通讯接口,MODBUS-RTU协议

电磁兼容

浪涌

GB-T17626.5-1998(IV)

电快脉冲群

GB-T17626.5-1998(IV)

静电放电

GB-T17626.5-1998(III)

射频电磁场

GB-T17626.5-1998(IV)

工作环境

温度:-10°~+55°  湿度:20%~95%,无凝露

储存环境

温度:-10°~+55°  湿度:20%~95%,无凝露


注:表格中*表示,选型时有复费率功能、谐波测量功能时有效。
