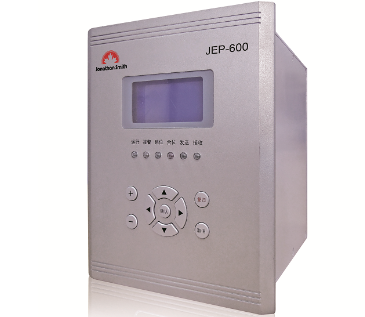

高端型保护JEP-600

JEP-600系列综合保护装置

n 概述

JEP-600线路综合保护装置是由先进的数字信号处理技术和数字通信技术实现的线路保护测控装置。主要适用于66kV及以下电压等级的输电线路及馈线的保护、测量、控制和监视。

该装置强大的通信能力使得其不仅可以用于常规的变电站，也可与其他装置或系统协同工作，构成变电站自动化系统的一部分。

n 特点

l 装置电路设计通用性强，互换性好。可维护性好，技术升级方便。

l 主板采用高集成度、抗干扰性强的32位微处理器，全部采用高性能、高可靠性、高集成度的宽温军用或工业用器件，确保了装置在恶劣的运行环境下仍能正常工作。

l 装置采用多级隔离和良好的屏蔽措施，从机箱到印制板的设计及器件的选择上都充分考虑了各种抗干扰措施；成熟的表面贴装技术的应用，生产过程严格遵循ISO9000:2000版程序要求，使得整机具有优异的电磁兼容性能，和现场运行的高可靠性，组屏不需任何外部抗干扰措施，简化了设计和运行维护。

l 保护功能配置灵活，可根据现场应用需求灵活投入和退出。

l 最大支持16路智能开关量输入，提供用户功能定义，方便现场灵活接线。

l 装置具有大容量EEPROM存储器，可存储超过100次历史事件记录，掉电后不丢失数据。

l 远动测试功能，能实现遥信对点、遥测测试、电度测试、SOE事件自动触发，录波测试等。

l 具有基本测控功能，可以测量相电压、线电压、电流、有功功率、无功功率、视在功率、功率因数、频率等电气参数。

l 128×64或者160*160点阵图形全中文显示界面，人机界面友好，显示内容丰富。

l 装置具备自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。

l 提供RS-232和RS-485通讯接口，开放的标准通讯协议。
