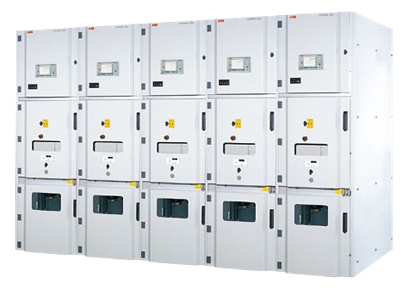

ABB UniGearZS110KV铠装式金属封闭开关柜

UniGear ZS1 单母线开关设备是一种铠装式金属封闭中压开关设备，适宜户内安装。

该开关柜的结构为单层中置式，各隔室通过金属隔板相互隔离，同一隔室的各部件以空气做为绝缘介质。

UniGear ZS1 单母线开关设备是模块型式的开关设备，由若干标准单元组合而成。通过单元的组合及元件仪表的选取，该产品易于组成多种解决方案。

开关设备的各功能单元通过了内部燃弧试验，满足IEC62271-200 : 附录 AA∶A 类可触及性：判据 1～5的要求。开关设备维护和服务均可在柜前进行，主开关和接地开关均可在柜前闭门操作，开关设备可靠墙安装。UniGear ZS1 单母线开关设备可装设真空断路器、真空接触器,装设在同一型号开关柜上的主开关都是可互换的，这使得单一用户界面的应用成为可能，即 ABB可为用户提供标准统一的服务、维护和运作。ABB 还可提供固定式负荷开关柜，完善了主开关的应用范围。

开关设备可装设传统的互感器和保护继电器，也可装设新型的传感器和智能型控制/保护单元。

功能特点：

★完整的产品系列

★卓越的产品质量

★安全的防护能力

★灵活的解决方案

结构特点：

★模块式结构，易于装配

★结构紧凑，空间利用率高

★柜体能背靠背排列

★闭门操作

★可耐受内部故障燃弧

数字化方案：

★IEC61850通讯

★动态温升管理

★设备生命周期健康管理（ABB Ability)

主要技术参数：

符合标准：GB/T1984、GB/T3906、IEC60694、IEC62271

额定工频耐受电压：42KV/1min

额定频率：50-60HZ

额定电压：12KV

主母线额定电流：4000A

分支母线额定电流：3150A

额定短时耐受电流（4s）：40KA

额定峰值耐受电流：150KA

内部燃弧耐受电流（1s）：50KA 　

通过GB和IEC标准所有的型式试验 　

外形尺寸：

高：2200mm  2700mm

深：1340mm 1700mm

宽：650mm  800mm  1000mm

应用领域：

公用事业及电站、工业系统、船用及海上作业、运输业、服务业
