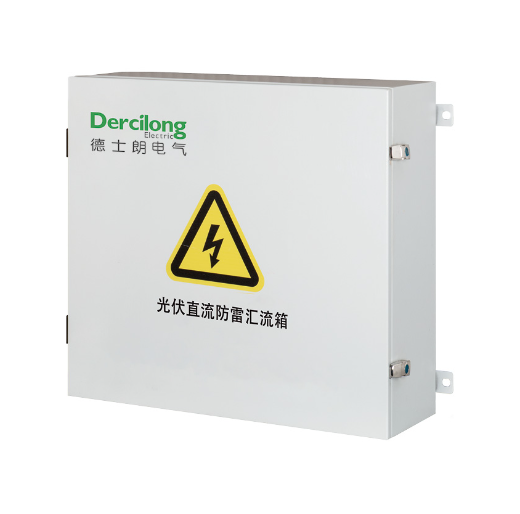

DCL-CCX 系列光伏直流汇流箱

产品概述

DCL-CCX系列光伏直流汇流箱是将最多24路光伏电池组件串的直流输入汇流合成1路或多路输出，每路配熔断丝，输出配备防雷器和断路器，大大简化了直流配电柜及逆变器的输入接线。提供防雷保护，短路保护和接地保护。汇流箱分为智能和非智能两种类型。智能防雷汇流箱内部装有汇流监测单元，能监测每路光伏电池串输入的电流、汇总输出电压、箱体内的温度及防雷器状态、断路器状态等。
该装置内部布置简洁明了，布线整齐合理。可靠性高，维护简单。户外壁挂式安装，能适应各种恶劣环境。除了相关核心元器件外，其他可按用户要求定制。

性能特点

1、汇流箱的防护等级达到IP65，具备防水、防灰、防锈、防盐雾，满足室外安装的要求;

2、可同时接人多至24路电池串列;

3、每路电池串列的正负极都配有光伏专用熔丝，对组件串出现故障时进行保护，熔断器底座及熔丝配套使用，减少业主后期维护成本，有效保护维修人员的人身安全;

4、采用光伏专用高压防雷器能对汇流后的母线正极对地、负极对地进行保护，持续工作电(Uc)可达到1000VDC;

5、汇流箱内的电源模块能够接入最高1000DCV的光伏电压;

6、汇流箱测控模块采用性能可靠的霍尼韦尔霍尔元件(直流CT传感器)，对每一路光伏组串进行电流、母线电压进行采集监测、报警和本地故障定位，并能对汇流箱内的温度进行测量，防雷器及输出断路器的状态检测等;

7、汇流箱内的监溺模块具备数码显示功能，能在设备上显示每串组件串的电流，母线电压，汇流箱内的温度，断路器防雷器的状态，系统功率及设备地址等相关信息;

汇流箱工作电源可选择外界220VAC/DC或者由汇流箱本身提供的电源供电，如果采用汇流箱本身提供电源，现场可以不需要针对供电、单独布线;
