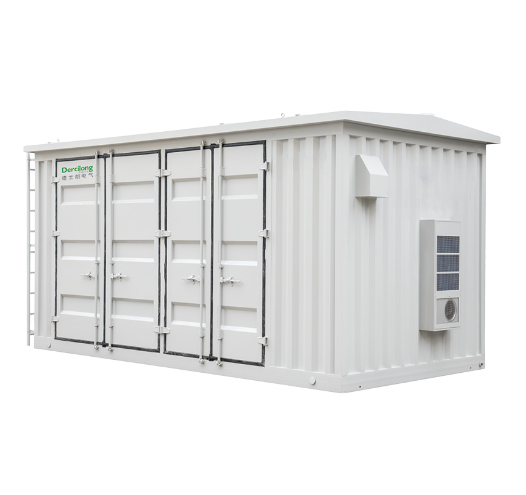

Dercilong-IPCII 模块化预制舱式变电站

产品概述

Dercilong-IPCII模块化预制舱式变电站，欧式一体机。
欧式一体机包括油浸式变压器、高压室、通讯动力柜、逆变器室、高压室。逆变器室分别放置在变压器的两侧，通讯动力柜放在高压室旁边。整体为目字型结构，采用集装箱作为逆变器室的防火保温外壳，逆变器室内逆变器呈镜像布置，逆变器过道之间设置有下入井口。逆变器侧面出线，通过铜排、软连接与变压器一侧的低压套管连接，变压器左右两侧安装有散热片、变压器仪表箱。采用油浸式负荷开关加插入式熔芯，变压器的高压熔断器盒、高压套管及避雷器在高压室内，高压套管及电缆通过隔板与熔断器隔离。通讯动力柜远控监测室内设置有远控监测终端设备,辅助变压器、UPS、监测终端等设备。动力柜柜内二次线通过高、低压室之间的穿线管敷设导线与逆变器室相通，变压器散热方式为自然风冷(ONAN)。

性能特点

1. 高度集成:首创一站式解决直流输入、逆变和升压输出;厂内统一安装调试，现场整体吊装，一站式完成运输、安装和维护。

2. 适应性强:全面考虑排风散热，防风沙、防雨雪、防腐蚀、抗低温等要求。

3. 性能稳定:集成度高,故障点少，提高性能稳定性;过载20%~50%可稳定运行(植物油型)。

4. 高收益性:减少交流电缆投资，集中优化断路器、防雷、供电及监控等电气设备;占地面积小，施工难度低。

可取代传统的“MW房+光伏箱变”模式。
