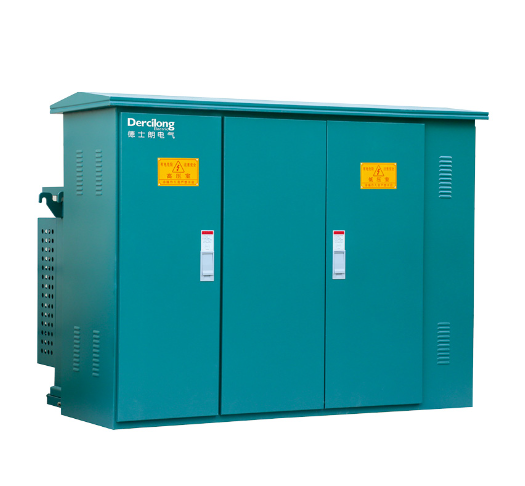

ZGS11-12 组合式变压器（美式箱变）

产品概述

本产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。
ZGS11-12系列预装式变电站(美式)，适用于10kV环网供电，双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。本产品符合下列标准:GB/T17467-1998《高压低压预装式变电站》DL/T537-93 《6-35KV箱式变电站订货技术条件》。

性能特点

1. 美式箱变12kV、40.5kV侧出钱采用全绝缘电缆预制接头，以及可触摸插拔式避雷器，整个产品无裸露的高压带电体，防护等级很高，安全性可靠。

2. 美式箱式，变压器与高压组件置于两个相互独立的箱体内。既解决了对变压器的油污染的问题，又实现了高压组件与变压器可以分别检修。

3. 12kV产品采用插入熔断器加后备保护熔断器保护：40.5kV产品采用插入式全范围保护熔断器保护。

4. 无渗漏，每台箱体均经过50kPa/12小时的密封试验保证邮箱密封无渗漏。

5. 高压采用干式套管出线的共箱式组合式变压器，接线方便，高压可以实现较多的进出线回路，且成本较低。

6. 设备外壳采用严格的涂装工艺进行喷涂，并喷涂防紫外线面漆，户外耐候性能强。

7. 运行可靠，变压器采用双熔断器保护。插入式熔断器采用双敏熔丝，用于过负荷和变压器低压故障的保护。后备保护熔断器用于变压器器身故障的保护。两级全范围保护变压器。

8. 变压器本体采用共箱结构，高低压套管采用侧面出线，方便与高低压电器直接相连，插入式熔断器置于器身的上面，有效的减少了安装控件。散热片安装在变压器本体的两侧，散热效果好。
