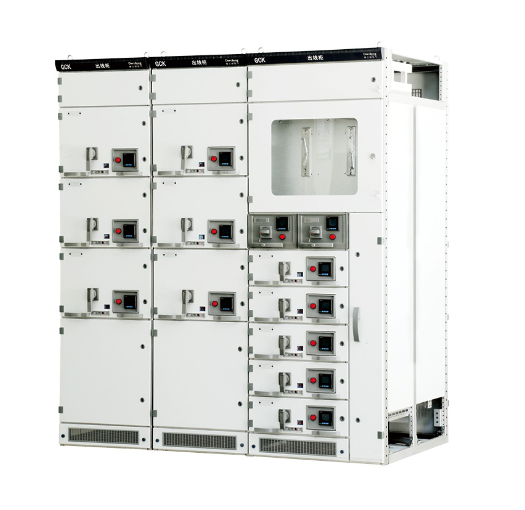

GCK 低压抽出式开关柜

产品概述

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。

性能特点

1、开关柜的结构通用性强，组装灵活，能满足各种结构形式和防护等级要求。重量轻，强度大 ，并具有优越的散热性。外表采用环氧粉沫涂料静电喷涂，附着力强，耐磨性好，美观大方；

2、相同规格的功能单元均能互换， 一旦发生事故，即可将事故单元抽出而更换备用单元， 大大缩短了故障时间，提高了设备的可靠性；

3、框架的所有结构部件均以螺钉紧固连接而成， 避免了焊接变形和应力， 提高了精度， 且具有较大的机械强度，完全满足该开关柜的各种性能要求和变化；

4、在 MCC 方案中，开关柜内部分成三个区域（室），母线区、电器设备区和电缆区，且三个区域用钢板隔开，保证线路的正常运行，当抽屉抽出柜时，柜内带电体均不外露，安全可靠；

5、在 PC 方案中，每柜安装1-3 台断路器，断路器具有工作位置、试验位置和断开位置，控制回路仪表，指示灯和控制按钮安装在门上，断路器手动机构凸出门外，操作时无需开启门板，安全方便；

6、在固定方案中，既保留了固定方案的简洁、实用、价廉等特点，同时又具有抽屉柜同样的外观造型，其内部也分母线区、电器设备区和电缆区，三个区域也均用钢板隔开或绝缘板隔开安全、可靠，是替代国内固定式老产品的理想设备；

7、在不降低外壳防护等级的情况下开关柜上顶设有自然通风网盖。
