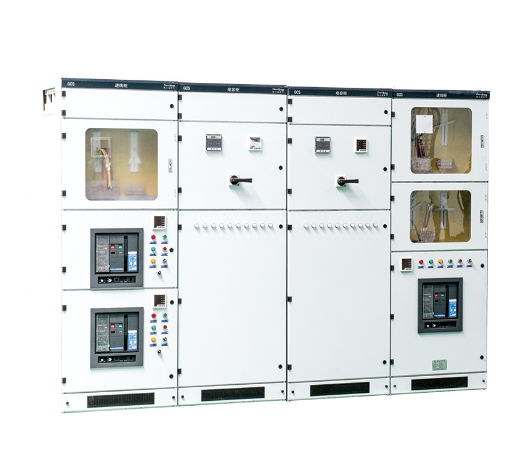

GCS 低压抽出式开关柜

产品概述

GCS装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz，额定工作电压为380V(400V),(660V)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

性能特点

1. 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件电缆头、间隔板带来的附加温升；

2. 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围；

3. 母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击；

4. MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门（机）群的需耍；

5. 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出；电流互感器装置于电缆隔室内，使安装维修方便；

6. 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求;

7. 抽屉单元有足第数虽的二次插接件（1单元及以上为32对.1/2单元为20对），可满足计算机接口和自控回路对接点数最的要求。
