GGD 交流低压固定式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
浙江以诺电气有限公司，深耕电力行业二十余载，专业致力于35kV及以下输变电智能电力设备研发、生产、销售及数智化电力运维服务。
公司占地面积42亩，建筑面积29000平方米。以国家行业最新标准进行生产。产品经国家高压电器质量监督检验中心检验合格并获得相应检测报告。主要产品包括：智能仪表、采集终端、电能质量、智能断路器、微机综合保护装置、电缆分接箱、环网柜、预装式变电站、环保气体绝缘环网开关设备、低压成套设备、电缆附件、避雷器及阀片。
公司发挥行业企业优势，不断满足市场变化的新需求，推出智慧电房、智慧楼宇、智慧工厂、云集抄、电气火灾监测等数字化+综合能效管理解决方案，拓展智慧用能场景，帮助企业节能降耗提质增效，助力实现双碳目标。
产品图片

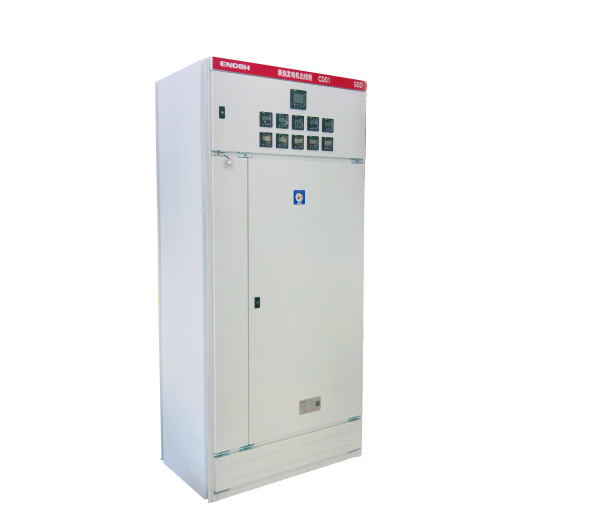

GGD 交流低压固定式开关柜
GGD 交流低压固定式开关柜适用于发电厂、变电站、工矿企业等电力用户使用。主电路方案是征求了广大设计使用部门的意见选编的，增加了发电厂需要的方案。额定电流增加到 5000A ，适合 2500kVA 及以下的配电变压器选用。
结构简介:
◆ GGD 型交流低压配电柜的柜体采用通用柜的型式，构架用 8MF 冷弯型钢局部焊接组装而成 ，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。
通用柜的零部件按模块原理设计，并有 20 模的安装孔。通用系数高， 可以使工厂实现预生产 ， 既缩短了生产制造周期，也提高了工作效率。
◆ GGD 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上型成一个自然风道，达到散热的目的。
◆ GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外型和各部分的分割尺寸，使整柜美观大方，面目焕然一新。
◆柜门用转轴活动铰链与构架相连，安装拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
◆装有电器元件的仪表门用多股软铜线与框架连接，柜内的安装件与柜架间用滚花螺钉连接，整柜构成完整的接地保护电路。
◆柜体表面采用喷塑，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
◆柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
◆柜体的防护等级为 IP30，用户也可根据使用环境的要求在 IP20 ～ IP40 之间选择。
