YB-12/0.4（F·R）欧洲户外预制变电站
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
公司位于“中国电都”的岳清市翁镇曙光工业区。主要产品包括完整的高低压柜体套装、智能软启动系列、逆变器、自动耦合减压起动箱、星三角起动柜、QZB变压器、交流接触器等。公司产品因其卓越的性能、稳定的品质和专业的售后服务，赢得了国内外客户的一致好评。它在市场上享有很高的声誉，同行中也享有很高的声誉。
产品图片

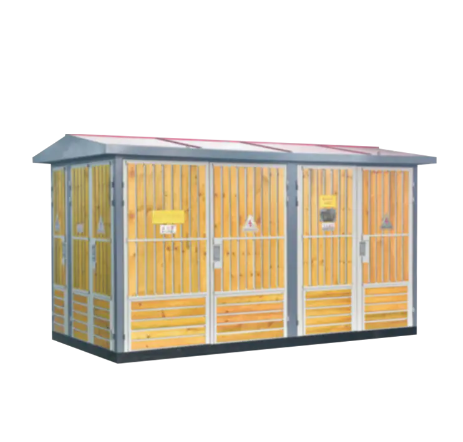

YB-12/0.4（F·R）欧洲户外预制变电站

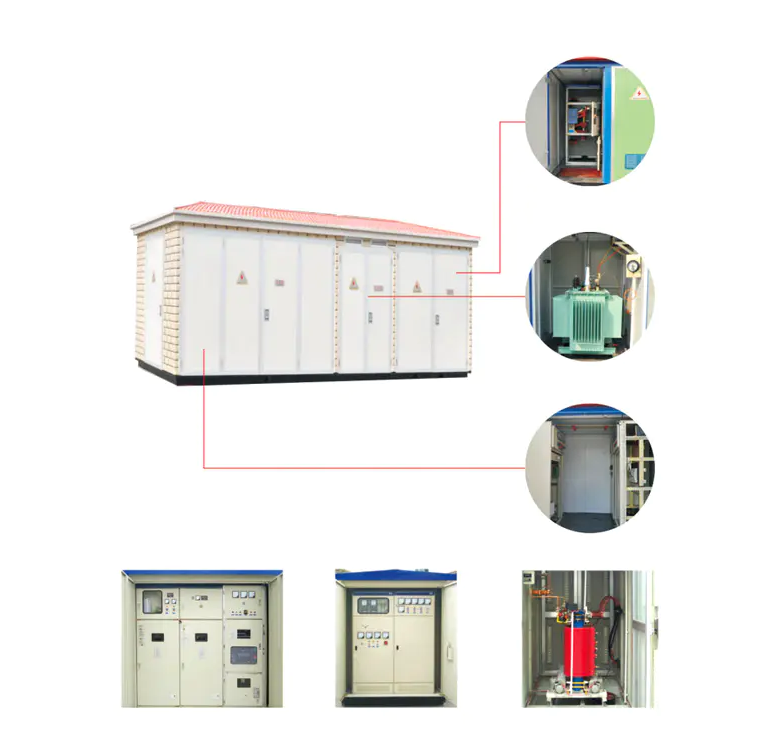

欧洲户外预制变电站是一种高效且可靠的解决方案，专为现代电力分配需求设计。它集成了多种电源元件，包括高压开关设备、变压器、低压开关设备和无功补偿器件，置于紧凑且耐候的外壳内。该变电站广泛应用于城市电网改造、住宅区、工业和采矿企业、酒店、购物中心、机场、铁路、油田、码头、高速公路及临时电力设施等多种领域。
负载开关技术参数
| 项目 | 单位 | FKN12-12 负载开关 | FZN25-12 真空负载开关 |
| 额定电压 | KV | 10 | |
| 最大工作电压 | KV | 12 | |
| 额定频率 | 赫兹 | 50 | |
| 额定电流 | A | 630 | |
| 额定断载电流 | A | 630 | |
| 热稳定电流（RMS） | kA/S | 20/2 | 20/4 |
| 动态稳定电流 | kA | 50 | 50 |
| 短路关机电流（峰值） | kA | 50 | 50 |
| 满载断裂次数 | 时间 | 20 | 10000 |
| 机械生涯 | 时间 | 2000 | 10000 |
| 1分钟工业频率耐受电压（相位间和地对地） | KV | 42 | 42 |
| 闪电脉冲电压（相位间和地对地） | KV | 75 | 75 |
高压熔断器技术参数
| 模型 | 额定电压（kv） | 断流电流（A） | 断流电流（kA） | 熔体额定电流（A） | |
| 英国车型 | 家庭模式 | ||||
| SDL*J | XRNT-12 | 12 | 40 | 31.5 | 6.3,10,16,20,25,31.5,40 |
| SFL※J | XRNT-12 | 12 | 100 | 31.5 | 50,63,71,80,100 |
| SKL**J | XRNT-12 | 12 | 125 | 31.5 | 125 |
| 注：根据是否安装了冲击器，N 没有冲击器，A 带有冲击器。 | |||||
| 模型 | 断开器的形式 | 三线器电流A级 | 吞吐量 kA（AC380V） | |
| DW15-630 | 热式单电磁阀或电子式 | 315,400,630 | 40 | |
| DW15-1000 | 热式单电磁阀或电子式 | 630,800,1000 | 50 | |
| DW15-1600 | 热式单电磁阀或电子式 | 1600 | 50 | |
| DW15-2500 | 热式单电磁阀或电子式 | 1600,2000,2500 | 60 | |
| CW1-2000 | 智能型 | 630,800,1000,1250,1600,2000 | 65(80) | |
| CW1-3200 | 智能型 | 2000,2500,3200 | 100 | |
| 注：（80）是一种聚合物断裂类型。 | ||||
技术节目说明
| 节目编号 | 1 | 2 | 3 | |
| 主电路单线图 |  |  |  | |
| 目的 | 终端电缆入口/一个插座 | 终端类型（倒置）进气口 | 终端架空馈线 | |
| 柜体类型 | HXGN-12 | HXGN-12 | HXGN-12 | |
| 主要装备选择 | 真空断路器VS1，ZN28 | |||
| 负载开关FN、FZN、FLN | 1 | 1 | 1 | |
| 断开开关GN | ||||
| 引信XRNT | 3 | 3 | 3 | |
| 引信RN2 | ||||
| 浪涌阻流器 HY5W | 3 | 3 | 3 | |
| 有源显示GSN | 1 | 1 | 1 | |
| 电流互感器 LZZBJ | ||||
| 电压互感器JDZ | ||||
| 节目编号 | 4 | 5 | 6 | |
| 主电路单线图 |  |  |  | |
| 目的 | 端子式真空断路器馈线器 | 终端类型输入计量，输出一台 | 端子类型：电缆入口\一个插座\计量 | |
| 柜体类型 | XGN66-12 | HXGN-12 | HXGN-12 | |
| 主要装备选择 | 真空断路器VS1，ZN28 | 1 | ||
| 负载开关FN、FZN、FLN | 1 | 1 | ||
| 断开开关GN | 2 | |||
| 引信XRNT | 3 | 3 | ||
| 引信RN2 | 3 | 3 | ||
| 浪涌阻流器 HY5W | 3 | 3 | 3 | |
| 有源显示GSN | 1 | 1 | 1 | |
| 电流互感器 LZZBJ | 2 | 2 | 2 | |
| 电压互感器JDZ | 2 | 2 | ||
| 节目编号 | 7 | 8 | 9 | |
| 主电路单线图 |  |  |  | |
| 目的 | 终端类型：入门计量\PT\一个出电 | 端子类型：1 进气\计量\1 出口 | 端子型断路器进气/计量 | |
| 柜体类型 | HXGN-12 | HXGN-12 | XGN66-12 | |
| 主要装备选择 | 真空断路器VS1，ZN28 | 1 | ||
| 负载开关FN、FZN、FLN | 1 | 2 | ||
| 断开开关GN | 1 | 2 | ||
| 引信XRNT | 3 | 3 | 3 | |
| 引信RN2 | 3 | 3 | 3 | |
| 浪涌阻流器 HY5W | 3 | 3 | 3 | |
| 有源显示GSN | 1 | 1 | 1 | |
| 电流互感器 LZZBJ | 2 | 2 | 4 | |
| 电压互感器JDZ | 2 | 2 | 2 | |
| 节目编号 | 10 | 11 | 12 | |
| 主电路单线图 |  |  |  | |
| 目的 | 端子型断路器入口/PT/一个插座 | 端子类型：1号入口/2个出口 | 终端类型：入站计量/两个出站 | |
| 柜体类型 | XGN66-12HXGN-12 | HXGN-12 | HXGN-12 | |
| 主要装备选择 | 真空断路器VS1，ZN28 | 1 | ||
| 负载开关FN、FZN、FLN | 1 | 3 | 2 | |
| 断开开关GN | 3 | 1 | ||
| 引信XRNT | 3 | 6 | 6 | |
| 引信RN2 | 3 | 3 | ||
| 浪涌阻流器 HY5W | 3 | 3 | 3 | |
| 有源显示GSN | 1 | 1 | 1 | |
| 电流互感器 LZZBJ | 2 | 2 | 2 | |
| 电压互感器JDZ | 2 | 2 | ||
