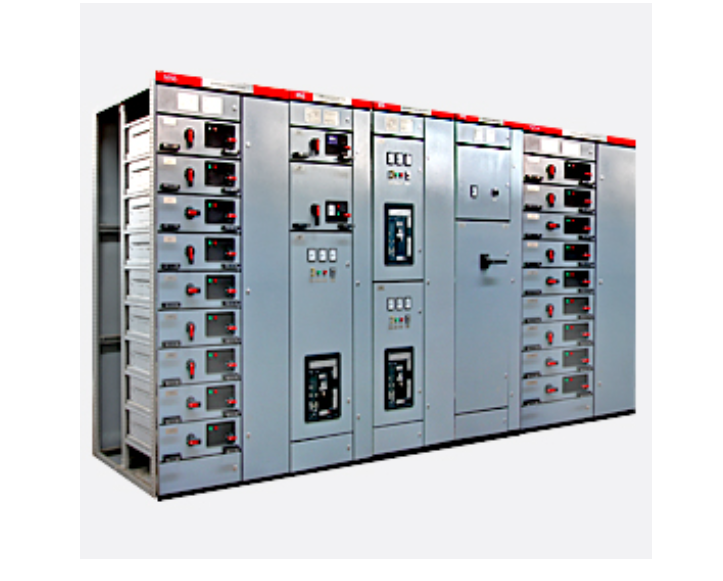

MNS低压抽出式开关柜

概述

       MNS低压抽出式成套开关设备（以下称“开关设备”）是一种全组装式低压开关设备，它结构灵活、模块化、多功能、安全可靠。适用于电力系统、石油、化工、冶金、纺织、高层建筑等行业的配电系统，在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为交流50一60Hz，额定工作电压380V，660V，额定电流为6300A及以下的发、供电系统中的发电、配电、输电、电能转换和电能消耗设备的控制，以及无功功率补偿使用的低压成套配电装置。该产品符合GB7251.12《低压成套开关设备和控制设备》、IEC60439-1《低压成套开关设备和控制设备》等标准。

                       型号与含义

                         技术参数

设备特点

■设计紧凑：以较小的空间能容纳较多的功能单元，MCC柜单柜的回路数最多至36回（单面操作）或72回（双面操作），充分考虑了大单机容量发电厂、石化系统等行业自动化电动机群的需要

■结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的需求

■采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装，以200余种组装件可以组成不同的方案的柜架结构和抽屉单元

■安全性高：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能，功能单元之间、隔室之间的分隔清晰、可靠、不因某一单元的故障而影响其它单元工作。母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击

■技术性能高：主要参数达到当代国际技术水平

■压缩场地：可大大压缩储存和运输预制件的场地

■装配方便：不需要特殊复杂的工具

外型尺寸和结构

       开关柜基本结构是由C型型材装配组成。C型型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌钝化处理。四周门板、侧板则作油漆涂覆。柜体基本尺寸如下表所示：

动力配电中心（PC柜）

电动机控制中心（MCC）柜

产品成套

■产品合格证

■产品装箱单

■产品出厂试验报告

■主要元件合格证

■主要元件的安装使用说明书

■电气图纸

■附件及备品备件

订货须知

■订货时应提供下列资料：

■主接线方案及系统图、排列图及平面布置图

■辅助电路电气原理图

■开关柜的电器元件的型号、规格、数量

■柜体颜色（如无要求按本公司标准生产）

■所需备品备件清单

■其它特殊使用条件
