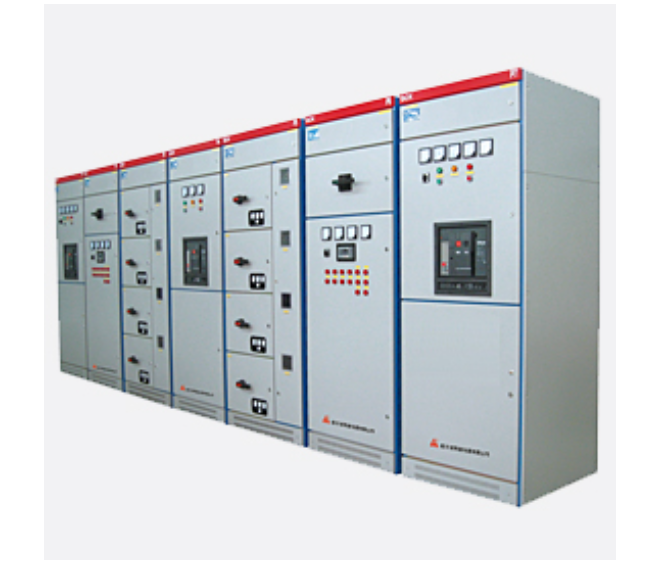

GCK低压抽出式开关柜

概述

       GCK低压抽出式成套开关设备（以下简称“开关柜”），广泛适用于工矿企事业单位AC380~660V、50Hz配电系统的一次配电和以异步电动机为主要被控对象的二次配电或控制设备中。对于电力系统、冶金轧钢、石油化工、轻工生产线的电动机群控系统和就地控制装置，如配以适当的接口，还可与PLC（程序控制器）或微处理器组成供配电自动控制系统。

使用条件

■周围空气温度-25℃~+40℃，日平均温度不高于+35℃

■户内安装使用

■周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为 90%），应考虑到由于温度的变化会产生凝露

■设备安装时与垂直面的倾斜度不超过5°

■设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所

■用户有特殊要求时可与公司协商解决

特点

n   本产品是适应国际潮流的新型换代产品，采用C型钢材构成，高分断能力单元组合，完全可取代同类产品

n   设有独立的主水平母线室、辅垂直母线室、电缆室及功能单元室等4个分室，结构紧凑，安全可靠

n   采用矩形铜主母线及C型材作柜的支柱，具有优良的稳定性和刚度

n   防护等级符IEC一144，门和主开关有机械或电磁联锁，门的开、闭及开关相应的工作、试验、抽出位置，均能满足防护要求和防止误操作

n   水平母线具有单母线分段和不分段两种。当采用单母线分段时，母线开关分为有自投、无自投和切换装置等几种

n   继电保护完善。进线单元主开关具有瞬时、短延时、过载三段保护。为了与下一级开关（具有瞬时及过载二段保护）配合，取消瞬时保护，避免越级跳闸，且分为有自投、无自投和切换等几种，供用户选用。电动机控制电路具有短路瞬时、过载、欠压释放及断相保护功能

n   辅助电路具有就地、远方、自动和手动切换功能。接触器采用自保持功能；操作电源为交流或直流
