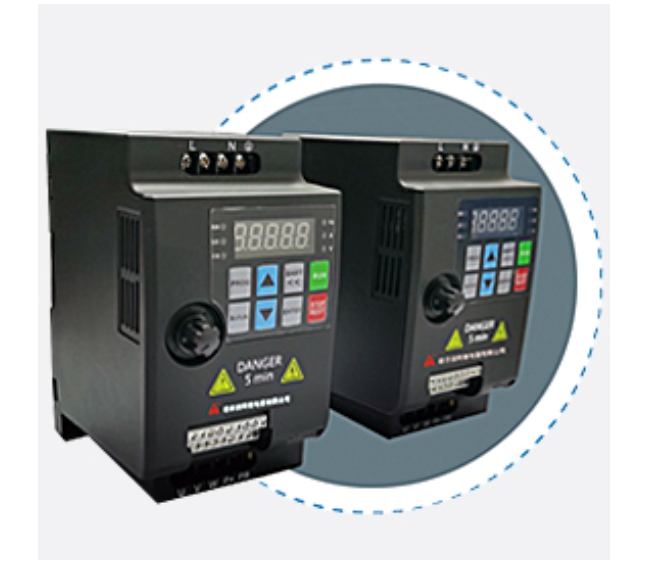

AFD700低压变频器

概述

AFD700系列变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元、微处理单元等组成。变频器靠内部IGBT的开断来调整输出电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的。另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

主电路是给异步电动机提供调压调频电源的电力功率器件，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。

主要技术参数

电源输入侧的额定参数

u   额定电压：低压变频器的额定电压有220V、380V、660V和1140V等几种

u   额定频率：在我国市场上流通和现场运行的变频器，其额定频率均为50Hz

变频器输出侧的额定参数

u   输出电压：变频器运行中的输出电压是随频率变化的，最大值通常与输入侧的额定电压相等为380V（低压标准型），因此，变频器的输出电压是0～380V

u   额定输出电流：指变频器允许持续输出的最大电流，是用户选择变频器的重要依据

u   输出频率：变频器的输出频率最低可为OHz，最高频率则各不相同，但都超过了我国的工频频率，可达120Hz，甚至几百Hz

u   配用电动机容量：变频器说明书中规定的配用电动机容量，是按带动稳定不变负载的情况计算得到的最大4极电动机容量。当变频器的额定容量以视在功率表示时，应使电动机所需视在功率小于变频器所能提供的视在功率

u   标准RS485通讯接口
