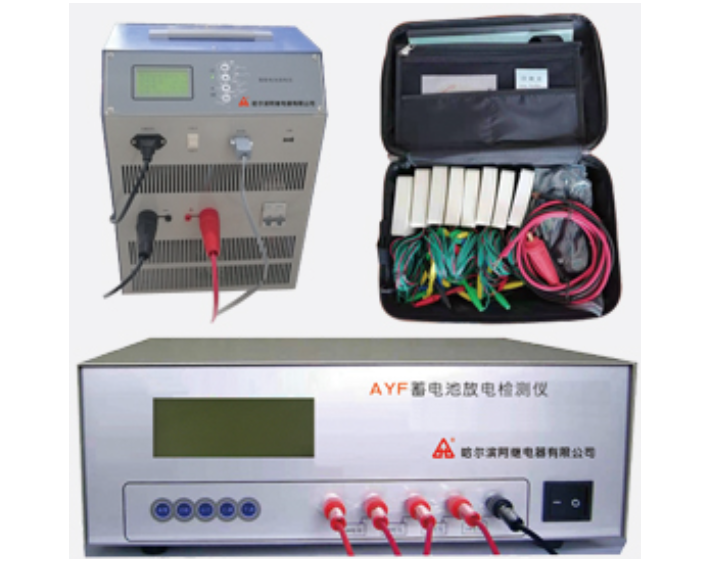

AYF蓄电池放电检测仪

概述

       AYF系列智能蓄电池放电检测仪是专门用于电力、电信、铁路、安装修试公司、电池生产企业或其它行业对蓄电池组（12V、24V、48V、110V、220V、600V）、进行日常维护、容量检测以及检验直流电源带载能力的仪器。采用新型功耗电气元件，体积小、重量轻，分为机架式和便携式。机架式安装在蓄电池屏柜上，便携式底部配有滑轮，便于移动和携带。整机由微处理器控制，液晶显示、中文菜单。放电电流以0.1A为单位连续可设。放电参数可按键盘输入，也可由通讯计算机下传设置。参数一旦设定，自动完成整个放电过程。完全实现智能化。可生成各种直观反应蓄电池组性能的曲线、柱图、报表等，并可放大、查询、打印。

功能特点

■可以设定3种终止放电条件：电池组终止电压、电池组放电容量、放电时间

■采用大屏幕液晶屏显示，人机对话方式操作，使用方便

■使用新型功率材料，强制风冷，体积小巧，整机轻便

■放电同时，可以巡检检测2~41（12V/节）节或24-192（2V/节）单体电池参数

■通讯接口，记录放电全过程相关参数，采集数据在屏幕上直观显示，并将各种曲线图打印输出，方便分析

■可以设置电池电压上下限报警值

■储存多次历史数据，对历史记录进行比较，以便于对电池进行维护

■工作电源AC220V±15%

■电流调节分辨率0.1A，放电电流精度1%

■放电终止电压：分阶段10.8V~443V可调

■电压测试精度0.5%

■环境温度-25℃~+45℃，环境湿度5%~90%

■散热方式：强制风冷

■结构：机架安装、便携式

■重量：5～50kg

外形尺寸

■机架式 10A及以下 深420mm 宽320mm 高220mm

              10-50A     深450mm 宽280mm 高330mm

               50A以上   深500mm 宽580mm 高1200mm

■便携式 10A及以下 深220mm 宽320mm 高420mm

               10~50A   深450mm 宽280mm 高330mm

              50A以上   长500mm 宽580mm 高1200mm

型号含义

■AYF-100/220X18 即机架式放电仪，放电电流最大100A，电池组电压等级220V，带18节电池巡检仪

■AYF-B40/550即便携式移动放电仪，放电电流最大40A，电池组电压等级550V，不带电池巡检仪
