概述

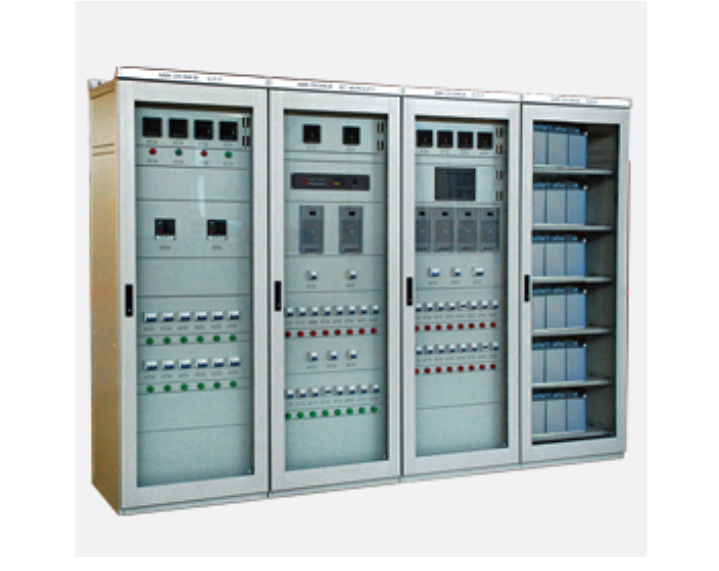

          AJDY-200/220系列交直流一体化电源系统，是将交流电源、直流电源、电力用交流不间断电源（UPS）、电力用逆变电源、通信用直流变换电源（DC/DC）等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备；可广泛应用于电气化铁路、电厂、电站、通信、交通、化工、金融等领域，为所有电力自动化系统、通讯系统、远方执行系统、高压断路器分合闸、继电保护、自动装置、信号装置等提供交/直流电源。由于采用了集中监控，提升了设备的互操作性及远程操作，真正可以实现遥测、遥信、遥控及遥调，为智能电网提供了可靠稳定的电源。

特点

■采用分层分布架构，各功能测控模块采用一体化设计、一体化配置

■实现各子模块单元分散测控和集中管理

■系统可与站内监控系统通信，通信接口为RS485、RS232或以太网

■集成功率因数校正功能，提高充电效率和电网电能质量

■系统共享直流电源的蓄电池组，减少维护工作量并节约成本

■系统共享一体化监控系统，实现对整个系统的全数字透明化监测和管理

■交流系统采用ATS双电源切换，保证系统电源安全稳定

■UPS系统采用输入、输出、旁路全隔离，确保重要设备安全可靠运行

■具有故障信息记录存储功能，便于了解系统的运行工况和故障分析

■防雷措施完善，抗干扰性强，电磁兼容达到IV级

■主监控采用7/10寸触摸屏，图形化显示，操作简单

■各单元测控模块独立运行，单一故障不会影响系统运行

■采用标准的IEC61850格式接入当地自动化系统，并上传至远方控制中心，实现四遥

■交流监控模块可以检测进线回路的电压、电流、电度、功率等信息

■开关量检测模块可以检测各个馈线回路的分合状态，也可以监测开关的跳闸故障信息

■绝缘监测模块可以检测直流各个馈线回路的绝缘信息

■电池巡检模块可以检测电池组的信息，对单节电池的电压进行检测，并对其是否正常进行判断

触摸屏监控：AYJT-1000

■监控器采用触摸屏显示，图形化界面，直观显示系统单线图

■可实现系统参数设置、系统工作参数显示、系统故障指示和系统参数校准

■历史故障存储条数和剩余存储空间相关

■监控器具有电池自动管理功能，可管理多组电池的充放电曲线

■监控器配置交流测量模块，完成对交流进线状态的检测

■监控器配置综合测量模块，完成对交流及母线状态的监测

■监控器可以选配电池巡检模块，实现电池组管理及单电池的电压、状态检测

■监控器可以选配开关量检测模块，用户可自定义开关量输入

■监控器可以选配绝缘检测模块，完成对母线绝缘和支路绝缘的检测

■提供三相交流数据监测报警信息

■具有母线接地、支路接地故障报警功能

■具有开关量输入报警功能，各开关量输入均可自定义

■具备开关输出干接点，各干接点自由配置

■上位通讯具有多种通讯接口可实现与电站自动化系统连接

■触摸屏尺寸7寸或10寸（可选）
