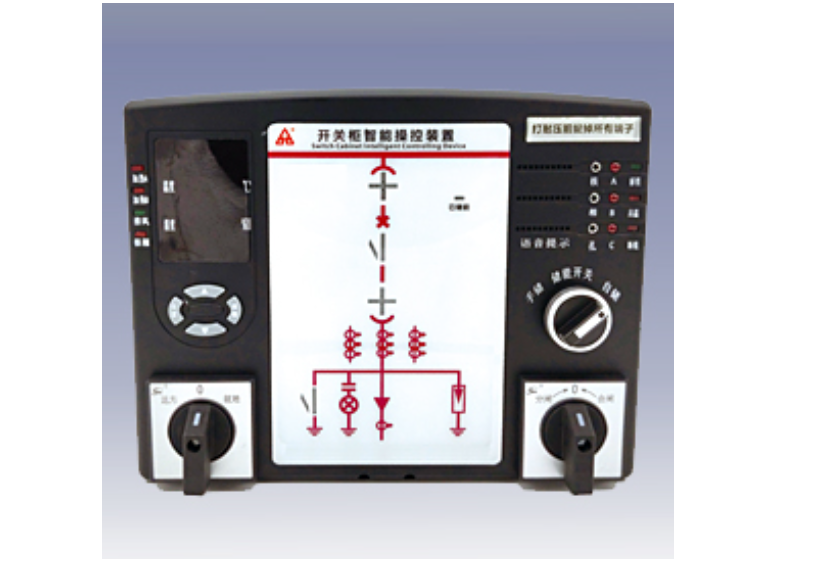

AGMC700型开关柜智能操控器

概述

AGMC700型高低压柜模拟操控装置又称开关柜智能操控器，集成了一次回路模拟图、开关状态、断路器位置、弹簧储能状态、接地刀状态、高压带电指示、高压带电闭锁、人体靠近语音报警、温湿度控制、温度巡检、电流、电压、功率等电力参数测量等多种功能，具有数字或液晶显示各节点温度、湿度等参数。不同功能要求可灵活配置。装置一体化，安装简单，适用于0.4~35kV户内中置柜、手车柜、固定柜、环网柜等多种开关柜。用户选用时只要提供一次方案图即可。带RS485通讯，实现远程自动化管理，将所有开关状态、温湿度、电气参数上传至监控中心，取代了模拟牌、带电显示器、温湿度控制器、电流电压表、分合闸闪光装置等，美化了面板结构，简化了现场接线，提高了安全性能。

基本功能

1.工控CPU实现一次回路模拟图，开关状态，手车工作位置，试验位置，断路器位置，接地刀位置，储能状态，高压带电显示及闭锁，柜体加热除湿，温湿度显控，柜内照明输出等功能。机身集成操作开关实现柜体的分合闸、储能等操作（根据高压一次图纸要求订制开关节点）。

2.配置RS485口，根据通讯协议上传到后台或主机实现远程监控。

参数

■安装方式：面板开孔220*165mm（宽*高）

■测量范围：温度（-50℃~99℃）湿度（0-99%RH）

■加热器启动值：低于5℃或高于90%RH（可调）

■风机启动值：两段式智能降温，一阶段高于45℃（可调）

■二阶段高于50℃时报警

■抗电强度：外壳与端子间>2000V绝缘性>100MQ

■工作电源：AC/DC85-265V（50mA以内低功耗）

■输出功率：阻性负载AC220V5A

■传感器线长：标配一路3m一路5m

■智能语音：人体感应+防误语音提示（选配）

■验电及核相：验电孔+核相指示（选配）

■通讯协议：RS485 Modbus RTU（选配）
