AEXJ700型船舰绝缘巡检装置

概述

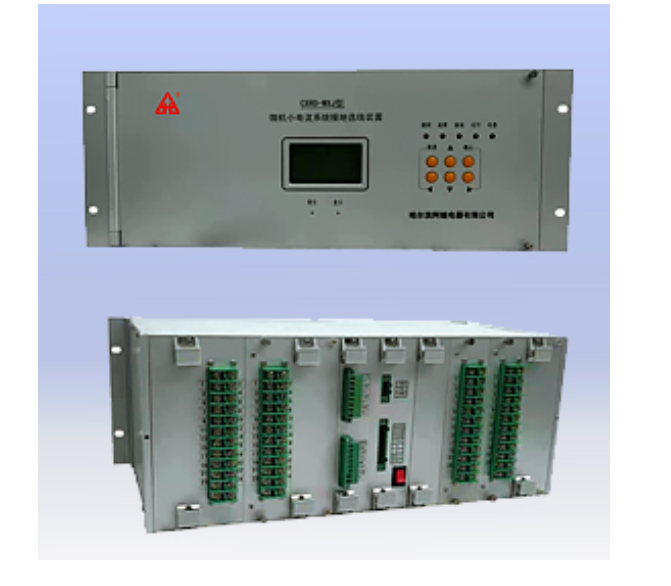

       AEXJ700型船舰绝缘巡检装置是我公司最新研制的智能接地检测装置，它适用于高压和低压小电流接地系统，能够迅速准确地查找系统单相接地线路。我们在广泛征求用户意见的基础上，以64位单片机为采集运算、逻辑判断和控制中心（CPU），以液晶显示器、信号灯指示、触摸按键和微型打印机为人机接口，采用最新技术和先进原理研制出新型微机交流绝缘巡检选线装置。该装置具有操作简单，定位准确，运行可靠等特点。

       该装置可记忆瞬间接地信息，能够区分母线接地和出线接地，还可尿置通信接口把各种故障信息传送至有关部门。应用在船舰内部配电出线各支路或码头配电馈出各线路。

主要特点

a）适用于有/无消弧线圈系统或电阻接地系统；

b）适用于架空线/电缆线系统；

c）适用范围广，长短线不限，并联运行的出线数不限；

d）选线方案先进，选线准确，带方向，可区分线路和母线接地；

e）用DSP芯片作为核心运算控制单元，抗干扰能力强，可靠性高，运算速度快；

f）采用单CPU结构，整体结构紧凑。提高了运行的速度、可靠性；

g）汉字液晶显示，人机界面友好，操作简单、直观；

h）定值、参数可以通过人机界面设置，方便、直观；不需要调整任何电位器或开关；

i）运行、设置、调试多界面，可方便用户的管理；

j）线路编号设定可输入A~Z、0~9中的任意字符，便于记忆线路的名称；

k）装置具有声光报警功能，具有接地、故障、失电等硬接点报警输出，适应不同现场需要；

I）通讯接口可设置RS-232或RS-485，波特率、通讯规约可软件设定；

m）跳闸功能，可设置延时跳闸（跳闸延时可软件设定）；

n）接地故障记忆，可存储20次接地信息，能显示和打印记录；

o）谐振判断功能，提供报警信号，各段母线都提供消谐出口。能存储20次谐振故障信息，并可打印记录；

p）具有判别断线功能，可检测出电压互感器断线故障，并有相应的声光报警输出；

q）完善的自检、自复位功能，抗干扰能力强。

装置技术参数

a）电压等级：380V、220V、110V、48V；

b）母线段数：4段：

c）出线数：每段母线并联运行出线数不限，可以任意组合；

d）接地方式：适用于中性点不接地、消弧线图接地或电阻接地系统；

e）出线方式：电统或架空线；

f）报警输出触点容量：AC 250V 2A；DC 30V 2A；

g）远动输出触点容量：AC250V 2A；DC 30V2A；

h)跳闸输出触点容量：AC250V 5A；DC220V 5A:

Il）额定工作电压：交流220V±10%：

i）额定工作频率：50Hz：

k）环境温度：-25℃-+50℃；

1）相对湿度：<90%。

（注：AEXJ700-44T（Y）型选线装置安装开孔尺寸为449X358（宽X高）
