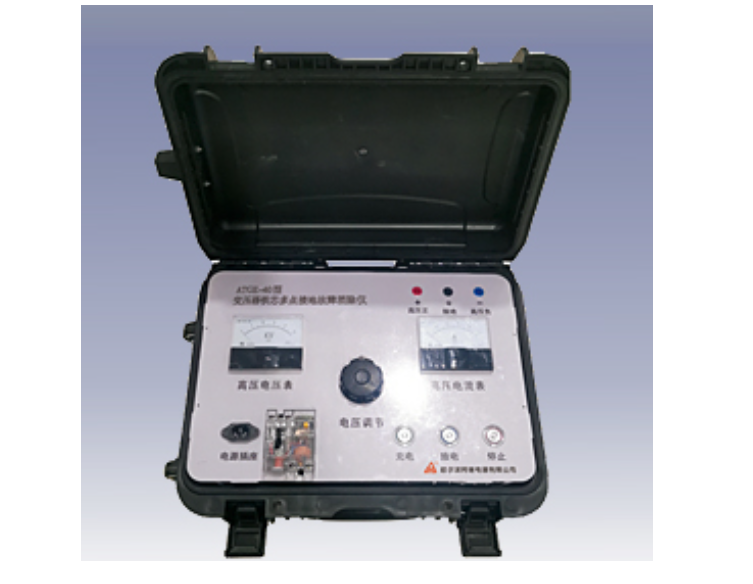

ATGE-40型变压器铁芯接地故障消除仪

概述

       铁芯在变压器运行阶段是电场能转化为磁场能的核心部件。铁芯处于不均匀电场的工作环境中，从而造成一种感应电容效应。当铁芯的对地电位达到绝缘击穿值时就会产生对地放电，而放电过后又重新处于感应电容状态。这种反复的充放电循环会使变压器固体绝缘损坏，并可导致绝缘油分解。严重时直接致接地片熔断或铁芯烧坏，从而损坏变压器。故而及时发现和排除变压器铁芯多点接地故障，并保证变压器的安全稳定运行具有重要意义。铁芯由硅钢片组成，为减小涡流，片间有一定的绝缘电阻（一般仅几欧姆至几十欧姆），由于片间电容极大，在交变电场中可视为通路，因而铁芯中只需一点接地即可将整叠的铁芯叠片电位箍制在地电位。当铁芯或其它金属构件如有两点或两点以上（多点）接地时，则接地点就会成闭合回路，感生电动势，并形成环路，产生局部过热，甚至烧毁铁芯。变压器铁芯必须接地且只有一点接地，才是可靠的正常接地。铁芯故障主要由两个原因引起，一是施工工艺不良造成短路，二是由于附件和外界因素引起多点接地。

用途及原理

变压器正常运行时，铁芯与外壳之间必须可靠连接起来，只能一点接地。当有两点及以上接地时，铁芯主磁通周围有短路匝存在，内部将产生环流，当环流通过时，将会发热，而发热将使油温上升，变压器内部产生气体速率猛增，如不及时处理，轻则瓦斯继电器动作，重则接地线烧断，进而出现放电故障，损坏固体绝缘和油质绝缘强度，造成严重后果。

ATGE-40型铁芯故障消除仪，主要适用于电力检修部门、工矿、冶金、钢铁等企业动力部门对变压器、电感器等高压电气设备进行两点接地或多点接地的接地故障定点清除。原理是通过中压电能，熔断铁芯与大地的接地点。

基本参数

■输入电压：AC220V±10%

■输出电压：DC0~4kV，连续可调

■输出电流：DC1~4A，连续可调

■交流输入2只端子和输出正负2只端子电气隔离，单独保护接地端子

■面板电流表、电压表、指示灯

使用注意事项

■设备应可靠接地

■检查自耦调压器归零，升压过程缓慢，严禁快速升压

■设备连接线缆前后应多次放电，严禁电容内有残余电压

■放电电压应遵循下列要求：35kV变压器充电电压为1kV左右，110kV变压器为2kV左右，220kV变压器为4kV左右，严格按照电压等级加压
