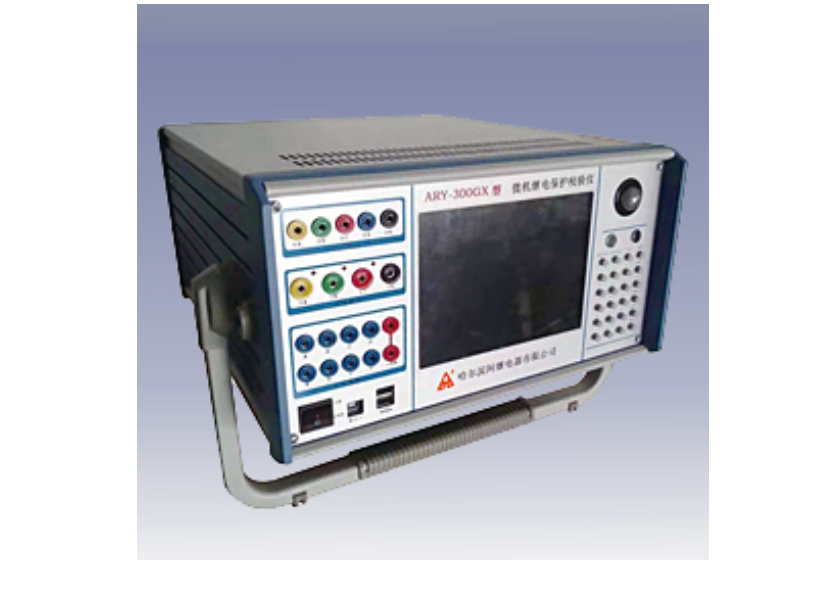

ARY-300GX型微机继电保护校验仪

主要特点

■标准的多相电压多相电流输出：具有4相电压3相电流输出、6相电压6相电流输出、4相电压6相电流和12相同时输出，可方便进行各种组合输出和进行各种类型保护试验。每相电压可输出120V，电流120A，第4相电压U×为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。12通道幅值、相位、频率完全独立调节

■装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定

■输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程波形平滑、精度优良

■输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便

■可完成各种自动化程度高的大型复杂校验工作，能方便测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等

■具有独立专用直流电源输出：装置设有一路110V及220V专用直流电源输出

■装置带有USB通讯口

■自我保护：采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动和故障自诊断及闭锁功能

额定参数

交流输出：

■输出精度：0.2级（满量程）

■相电流输出（有效值）：0～40A

■三相电流输出（有效值）：0～120A

■相电流长时间允许工作值（有效值）：10A

■相电流最大输出功率：420VA

■三相电流最大输出时最大输出功率：900VA

■三相电流最大输出时允许工作时间：10s

■频率范围（基波）：20～1000Hz

■谐波次数：1~20次

直流输出：

■直流电流：0～20A

■直流电压：0～250V

■输出精度：0.5级（满量程）
