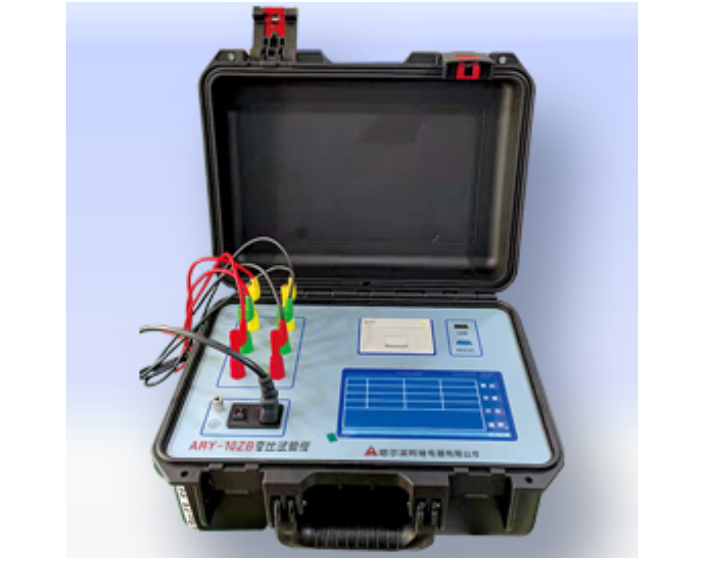

ARY-10ZB变比测试仪

概述

在电力变压器的半成品、成品生产过程中、新安装的变压器以及根据国家电力部的预防性试验规程中,都要求对变压器定期进行匝数比或电压比测试。传统的变比电桥测试方法测试结果只能测一相变比,ARY-10ZB型变压器全自动变比组别测试仪一次完成三相变比测试,测试速度快,准确度高。

技术性能特点

1、采用7寸高清彩色触屏

2、工作电源:AC220V±10%

3、输出电压:2V7V100V170V

4、量程:0.910000

5、精确度:(0.1%+字)(500以下)(0.2%+字)(5002000)(0.3%+字)(2000以上)

6、分辨率:最小0.0001

7、一次输入额定参数后,可自动测量变压器变比值、误差值,也能自动识别分接开关分接位,对于分接不对称的分接开关,也可准确

的测量出变压器分接开关的准确位

8、高压端:接黄绿红四色接线柱,接对应被测变压器高压侧ABC三相;低压端:黄绿红对应接被测低压侧abc三相

9、可识别变压器接线组别0-11

10、具有高低压反接保护,变压器匝间短路保护,输出短路保护

11、仪器既有打印输出口,U盘接口,也可配备RS232接口,同时数据内部存储

注意事项

1、测试线夹的黄、绿、红分别对应变压器的ABC不要接错

2、高、低压电缆不要接反

3、测单相变压器时只使用黄色和绿色线夹,不用的测试夹要悬空


ARY-10Zb变比测试仪 图.jpg


技术性能特点

1、采用7寸高清彩色触屏

2、工作电源:AC220V±10%

3、输出电压:2V7V100V170V

4、量程:0.910000

5、精确度:(0.1%+字)(500以下)(0.2%+字)(5002000)(0.3%+字)(2000以上)

6、分辨率:最小0.0001

7、一次输入额定参数后,可自动测量变压器变比值、误差值,也能自动识别分接开关分接位,对于分接不对称的分接开关,也可准确

的测量出变压器分接开关的准确位

8、高压端:接黄绿红四色接线柱,接对应被测变压器高压侧ABC三相;低压端:黄绿红对应接被测低压侧abc三相

9、可识别变压器接线组别0-11

10、具有高低压反接保护,变压器匝间短路保护,输出短路保护

11、仪器既有打印输出口,U盘接口,也可配备RS232接口,同时数据内部存储
