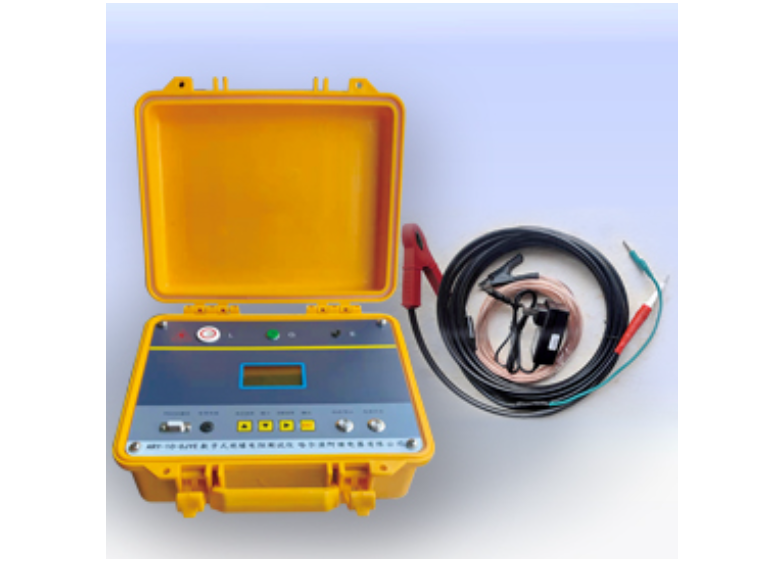

ARY-05-OJYD绝缘电阻测试仪

概述

         ARY-05-OJYD型数字绝缘电阻测试仪（又名电子摇表）用于试验室或电厂、变电站现场设备绝缘测试试验。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储和打印。

主要技术特点

1.采用32位微控制器控制，全中文操作界面，操作方便，自动测量

2.自动计算和显示DAR、PI、DD等测量指标，实时显示测量时间、测量电压、测量电阻

3.显示每5秒的测量数据，比如5”，10”15”20”一直到600”，全部显示在屏幕上

4.数字或模拟指针双显功能，实时显示测试的电压、电阻数据

5.能够显示绝缘电阻与测试时间的波形图

6.输出电流大，短路电流≧5mA；抗干扰能力强，能满足超高压变电站现场操作

7.自动放电，专用放电电路，测试完毕自动放电，并实时显示放电电压（1uF容性试品放电时间仅需要大约3秒钟）

8.内附可充电电池和充电器，充电电源220VAC，充满电可连续使用6~12小时

9.试验电压范围：250V，0.5kV，1kV，2.5kV，5kV，10kV，精度10%±10V

10.温度测量：-45℃～+125℃

11.带有RS232串口，具备电脑操作仪器的功能

注意事项

工作环境：温度-25~+40℃，相对湿度20~80%

端子接线：L为高压端，E为地端，必须接大地（为屏蔽端，用于三电极法测量绝缘材料或电缆的体积电阻，它接至三电极的保护环端）。

产品应用

1.测量电缆、变压器、电动机、发电机等绝缘及绕组绝缘等

2.高阻或高吸收测试

3.吸收比（DAR）及极化指数（PI）测试

4.多层绝缘电缆测试（DD）

5.长时间运行的老旧设备，电动机绝缘电阻测量

6.预防性维护

主要技术性能
