ADL-100系列模拟断路器装置

联系人:张丽娟
联系电话:04518816****
企业地址黑龙江省-哈尔滨市
详细地址哈尔滨市阿城区继电大街6号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
哈尔滨阿继电器有限公司成立于2019年,公司以资本运作方式承继了原国营阿城继电器厂的商标及专有技术。国营阿城继电器厂1994年改制更名为阿城继电器股份有限公司,2012年更名为阿城继电器有限责任公司,2019年阿城继电器有限责任公司向哈尔滨阿继电器有限公司转让了其拥有多年历史的商标和专有技术。 阿继是我国知名的继电器生产厂商,是国内知名的继电器生产基地,是我国机电行业电力系统继电保护和自动化成套设备专业生产厂家。 公司总部设在北国名城哈尔滨市阿城区(金朝都城上京会宁府),企业占地面积7万平方米,生产用地4万平方米,建筑面积3万平方米。公司内设5个专业化分公司,三个设计工程部,一个专业研究所,一个电力建筑机电安装公司(哈尔滨达明机电设备安装有限公司),科技人员占员工总数62%以上,在全国各地设有5个办事处及11个继电器产品经销部。 公司主要经营、研发、生产、服务:继电器、电气元器件、交直流一体化电源、微机保护装置和综合自动化系统、物联网、箱式变、高低压开关柜、配电箱、UPS不间断电源、EPS应急电源、无线测温系统、电气化铁路、城轨交通信号装置、非接触式高压带电预警系统、STS静态双电源装置、软启动器、变频器、变压器、互感器、试验仪器、线缆;建筑劳务分包承包和电力设施修试及承装修试;仪器仪表的技术开发制造;技术咨询和服务;可向500kV及以下电压等级,600MW及以下发电容量的变电站、发电厂提供各类二次设备和部分一次设备;船舰检测和控制设备、航空航天控制元器件等。公司产品遍布全国各地,并出口40多个国家和地区。

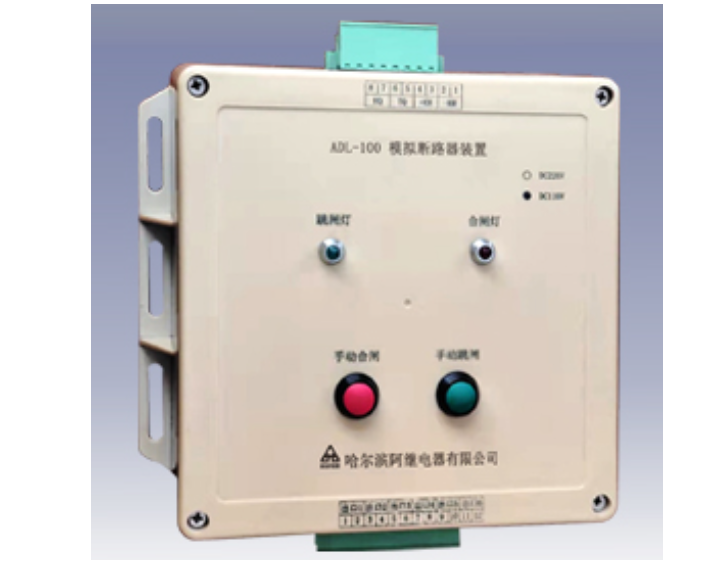

产品图片


概述

ADL-100系列模拟断路器装置(以下简称装置),是我公司专门对继电保护装置在出厂前或现场安装前试验阶段替代实物断路器而研发的试验仪器,保护装置不用实际安装在保护屏柜或高压柜上,在实验室即可由ADL-100代替笨重的高压断路器来做试验。方便了调试人员,更为甲方采购入库微机保护装置检测提供了便捷验收用仪器。

2适用场所

电力部门、继电器厂、电气化铁路或具有成套继电保护生产能力的单位,进行继电保护整组试验时,用来模拟高压断路器跳合闸的动作行为。

3技术数据

3.1额定数据

直流电源电压:220V110V(订货时指明),允许偏差:-20%~+15%

操作回路电压分为DC220VDC110V

3.2触点性能

3.2.1触点断开容量(触点长期允许闭合电流为5A

交流:5A250V AC

直流:5A30V DC

3.2.2结构特点

装置具有体积小,安全性高,使用灵活方便等特点。装置采用了进口全密封、高阻抗、小功率继电器,大大降低了功耗和发热,并改善了防潮等性能,从而提高了装置的安全性。装置安装方便、简单,可水平或壁挂式安装于屏柜内外。

3.3装置配置

ADL-100装置共有上下两排接线座,螺丝压接导线。面板有指示灯,定义如下:

“合位”灯为红色,“跳位”灯为绿色,用于指示当前断路器动作前后状态。

上部分出线端子12接电源负,34接电源正,56接跳闸线圈,78接合闸线圈;

下部分出线端子提供六组节点,其中出口135为常开节点,246为常闭节点。




3技术数据

3.1额定数据

直流电源电压:220V110V(订货时指明),允许偏差:-20%~+15%

操作回路电压分为DC220VDC110V

3.2触点性能

3.2.1触点断开容量(触点长期允许闭合电流为5A

交流:5A250V AC

直流:5A30V DC
