JL-71、JL-71E、JL-71H、JL-71L系列电流继电器

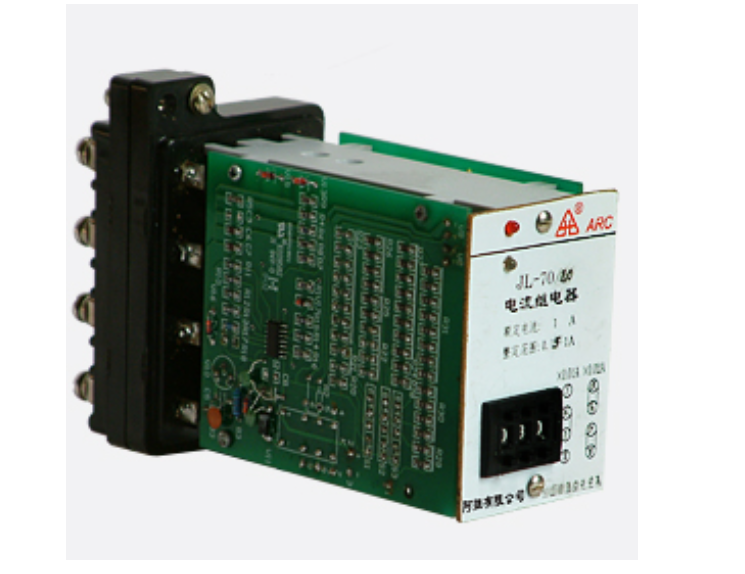

JL-71E型电流继电器

一、特点

a.无须直流辅助电源，彻底解决了来自直流电源的干扰及发热问题，极大地提高了工作的可靠性，可直接替代DL-20CE：

b.继电器采用拔盘开关进行整定，直观、方便，改变整定值无需校验，大大减小了检验维护的工作量。

2、结构与工作原理

       继电器为集成电路式电流继电器。由电流变换隔离，定值调整电路，鉴幅、鉴宽、鉴频回路及动作执行回路组成。继电器是瞬时动作电流继电器，通过BCD码拨盘开关进行整定，无须直流辅助电源。当给继电器施加的电流升高至整定值（或大于整定值）时，电流信号经过变换隔离、稳压、定值调整，得到一定幅值的脉冲，再经鉴幅、鉴宽、鉴频回路，对其信号脉冲宽度、波形个数进行检测、比较，当确认其为有效电流信号时出口动作，动合触点闭合，动断触点断开。

二、 技术要求

1.返回系数

      继电器的返回系数不小于0.85。

2.动作值平均误差

      在基准条件下，继电器各整定值平均误差的绝对值应不超过整定值的5%。

3.动作时间

      继电器在1.5倍整定值的动作时间不大于60ms。

4.动作一致性

      在基准条件下，继电器动作值的一致性不超过5%整定值。

5.温度变化引起的变差

      在标称极限温度下，动作电压的变差的绝对值不超过5%整定值。

6.热性能要求

      当环境温度为继电器的最高标称环境温度时，继电器在长期允许电流下工作，线圈最高温度不应超过105℃，并对相邻的元器件不致产生有害影响。

7.绝缘电阻不小于300MΩ。

8.介质强度

       继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值）50Hz的交流电压历时1min的试验，而无击穿或闪络现象。

9.触点性能

a.触点断开容量

直流有感（t=5ms）回路，U≤250V，Ⅰ≤2A,为50W：交流（coφs=0.4）回路：U≤250V，Ⅰ≤2A，为250VA。

b.触点长期允许闭合电流为5A。

10.承受脉冲群干扰能力：能承受GB/T14598.13中规定严酷等级为Ⅲ级试验。

11.承受快速瞬变干扰能力：能承受GB/T14598.10中规定严酷等级为Ⅳ级试验。

12.承受辐射电磁场干扰能力：能承受GB/T14598.9中规定严酷等级为Ⅲ级试验。

13.承受静电放电干扰能力：能承受GB/T14598.14中规定严酷等级为Ⅲ级试验。

14.机械寿命为1×104次，电寿命为5×10³次。

三、调试方法

1.由于运输的原因，在使用时应检查继电器外壳是否损坏，内部是否有断线、固定螺钉是否有松动、元器件是否脱焊、连接线是否可靠接触等。

2.在调试接线时，应注意电源引出端子连接是否正确。

3.动作值整定

       继电器铭牌装有三位数码拨盘开关，可根据需要进行整定，继电器的整定值可以从拨盘读数,再乘以整定级差，即为整定值。如拨码开关置于180时，如果整定级差为0.0001，表示整定值为0.018A；如整定级差变为0.1，表示整定值为18A。

4.由于运输等原因造成动作值改变时，动作值的调整可通过调节电位器R19来实现，当继电器的动作值偏小时，应逆时针调节电位器；当继电器的动作值偏大时，应顺时针调节电位器。

四、订货须知

       订货时请指明继电器的型号、名称、规格、整定范围及安装方式。

JL-71型电流继电器

       除结构和整定范围的划分不同外，用途、工作原理、技术要求、调试方法与JL-7IE型电流继电器完全相同。继电器的额定参数请与客服联系：0451-88166000
