DX–31B、31BJ、32A、32AJ、32B、32BJ、33型信号继电器

1　用途

　　DX–31B、32A、32B、33型信号继电器适用于直流操作的继电保护电路中，DX–31BJ、32AJ、32BJ型信号继电器用于交流操作系统中，作为动作指示器。

2　结构

   　继电器采用JK嵌入式壳体，具有嵌入式后接线 （JK–01K）和凸出式后接线（JK–01H）二种结构型式，其外形及安装尺寸见附录，背后端子接线图见图1。

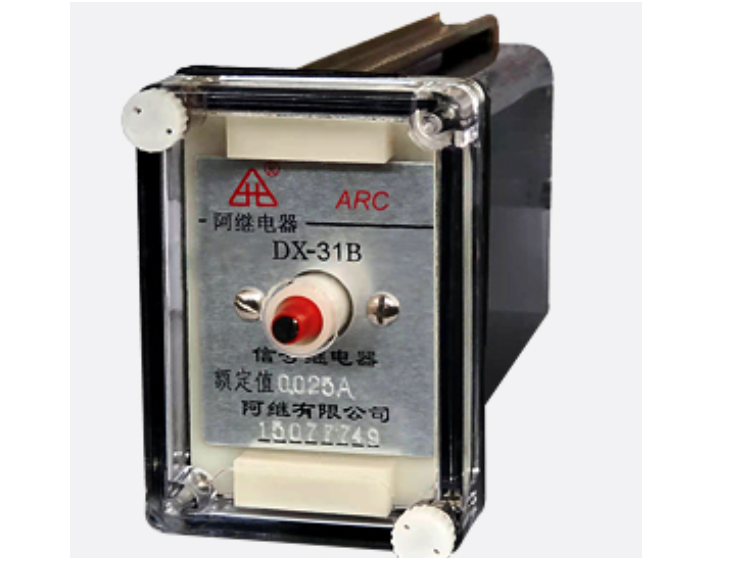

图1中Rf为电压保持回路外附降压电阻，使用继电器前必须按图接入回路内。外形见图2，规格见表1。

                                                            表   1

            2.2工作原理

　　继电器由磁轭板、线圈、衔铁、触点、信号指示器组成。

　　DX–31B继电器是带有动作指示钮式的继电器。当线圈通电时衔铁被吸合，信号钮弹出，同时动合触点闭合。手动复归。

　　DX–32A和DX–32B继电器，利用晶体灯（发光二极管）作为信号指示，当工作线圈通电时，衔铁被吸合，触点处于工作状态，其中一组触点将保持线圈通电，晶体灯亮（发红光），显示动作，当工作线圈断电时，由于保持线圈的作用，触点仍处在工作状态。当保持线圈断电时，继电器则返回到起始位置，指示灯灭（白色）。

3技术要求

3.1   额定值

　　继电器工作线圈的额定值为：12、24、48、110、220V或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、0.2、0.25、0.5、0.75、1、2、4A。

　　保持回路额定值为48、110或220V。其内阻见表2。

3.2 动作值

　　动作电压不大于70％额定电压，动作电流不大于90％额定电流。

3.3 保持值

　　保持电压不大于80％保持回路额定电压。

3.4 返回值

返回值不小于5％额定值。

3.5 动作时间

电流型施加1.2倍额定值; 电压型施加额定值时, 继电器动作时间不大于30ms。

功率消耗

电流绕组，不大于0.3W；电压绕组，不大于3W。 DX–32A电压保持回路220V，不大10W；110V，不大于5W；48V，不大于3W。

　　DX–32B电压保持回路220V，不大于20W；110V，不大于10W；48V，不大于4W。

3.6　触点容量

3.6.1　在电压不超过250V时，触点断开容量在直流有感负荷（τ= 5±0.75ms）电路中30W，在交流电路中（cosφ=0.4±0.1）为100VA。

3.6.2触点长期允许通过电流不大于3A。

3.7介质强度

　　继电器各导电电路连在一起对外露的非带电金属部件及外壳之间，应承受2kV、50Hz的交流试验电压历时1min试验，无绝缘击穿或闪络现象。

3.8重量约为0.4kg。

3.9电寿命为10³次，机械寿命5×10⁴次。

4 调试方法

4.1检查调整动触点与静触点间隙不小于0.8mm。

4.2断电闭锁后，触点超行程不小于0.2mm。

4.3调整触点压力可改变继电器动作值(电流或电压)。

5 订货须知

订货时请指明：

a.产品型号、名称及规格；

b.订货数量；

c.收货地址。

                                                        表   2
