浙江银河熔断器有限公司成立于1985年,坐落于中国“电器之都”乐清柳市。
公司致力于为每一位客户提供创新和可持续的新能源熔断器解决方案,我们相信电路安全是电气设备的基础保障,这就是为什么我们致力于帮助我们的客户找到新的方案,以更安全、有效和可持续地保证电力安全。我们拥有一支干劲十足、技术精湛、随时准备为客户提供帮助的团队,我们为客户提供完善的技术,并努力使事情简单化。强大的技术团队和设备使我们的业务范围扩展至:太阳能光伏熔断器、新能源EV熔断器、储能系统(ESS)保护和半导体保护等。我们的宗旨很明确:“环保、电路安全”。
光伏熔断器使用场合环境复杂、海拔高、气候变化无常,故在端气候条件下能正常及可靠地分断故障过载电流、短路大电流尤为重要。迄今为止,国内外光伏熔断器较技术指标也只在In15A, DC1000V、 分断能力30kA,而我公司生产的这款产品通过技术工艺创新,已成功实现In30A,DC1000V/1500V、 分断能力升级为40kA,且技术指数远超国内外同类产品。

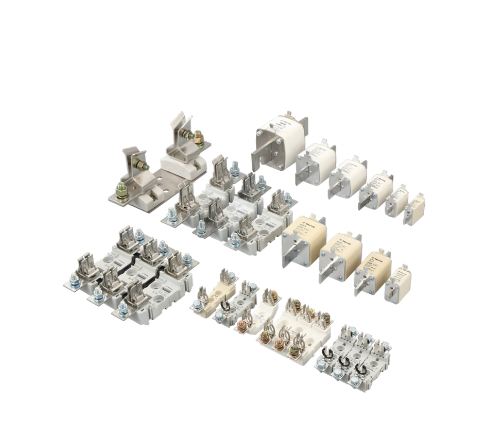

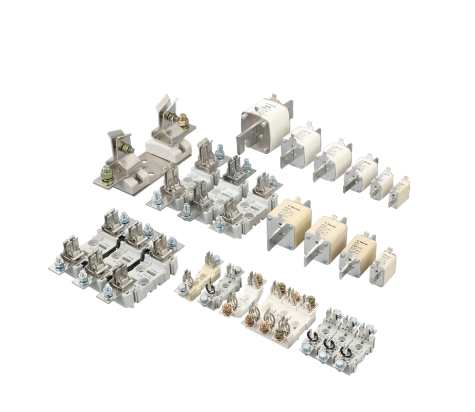

产品图片
RT16(NH)底座系列

● 产品符合:IEC60269-2、GB/T13539.2.
● 额定电压:AC500V/690V/800V/1000V/1140V
● 额定电流:160A、250A、400A、800A、1250A
本系列刀型触头熔断器适用于交流 50Hz, 额定电压至 1140V,额定电流至 1250A。主要用作电气系统的过载和短路保护(gG/gL); 还可派生为半导体设备保护用 (aR) 以及电动机保护用 (aM)。
刀型触头熔断器
| 序号 | 型 号 | 配用熔断体 | 额定电压(V) | 额定电流max(A) | 图号 | 外形尺寸(A±2.5) | 外形尺寸(B±1.5) | 外形尺寸(C±3 ) | 外形尺寸(D±2) | 外形尺寸(E±0.5) | 外形尺寸(H±2) | 接受 功率(W) | 重量 (g) |
| 1 | RT16-00 (NT00) | RT16-000 (NT00C) | 500V/690V/800V/1000V/1140V | 160 | 图1 | 120 | 100 | 56.5 | 30 | 2.0 | 59 | 12 | 193 |
| 2 | RT16-0 (NT0) | RT16-0 (NT0) | 500V/690V/800V/1000V/1140V | 160 | 170 | 150 | 74 | 30 | 2.0 | 73 | 16 | 295 | |
| 3 | RT16-1 (NT1) | RT16-1 (NT1) | 500V/690V/800V/1000V/1140V | 250 | 图2 | 196 | 185 | 80 | 58 | 2.0 | 82 | 32 | 550 |
| 4 | RT16-2 (NT2) | RT16-2 (NT2) | 500V/690V/800V/1000V/1140V | 400 | 225 | 200 | 80 | 62 | 2.5 | 98 | 45 | 770 | |
| 5 | RT16-3 (NT3) | RT16-3 (NT3) | 500V/690V/800V/1000V/1140V | 630 | 250 | 210 | 80 | 62 | 3.0 | 105 | 60 | 965 |

RT16(NH)熔芯系列

● 产品符合:IEC60269-2、GB/T13539.2.
● 额定电压:AC500V/690V/800V/1140V
● 额定电流:4-1250A
● 使用类别:gG/gL、aR、aM
● 分断能力:500V-120kA、690V-50kA、800V-50kA、1140V-50kA
本系列刀型触头熔断器适用于交流 50Hz, 额定电压至 1140V,额定电流至 1250A。主要用作电气系统的过载和短路保护(gG/gL); 还可派生为半导体设备保护用 (aR) 以及电动机保护用 (aM)。
刀型触头熔断器
| 序号 | 型 号 | 额定电压(V) | 额定电流(A) | 重量 (g) |
| 1 | RT16-000(NT00C) | 500V/690V | 4、6、10、16、20、25、32、40、50、63、80、100、125、160 | 138 |
| 2 | RT16-00 (NT00) | 500V/690/800V/1140V | 4、6、10、16、20、25、32、40、50、63、80、100、125、160 | 175 |
| 3 | RT16-0 (NT0) | 500V/690/800V/1140V | 4、6、10、16、20、25、32、40、50、63、80、100、125、160 | 252 |
| 4 | RT16-1 (NT1) | 500V/690/800V/1140V | 32、40、50、63、80、100、125、160、200、224、250 | 455 |

刀型触头熔断器
| 序号 | 型 号 | 配用熔断体 | 额定电压(V) | 额定电流max(A) | 图号 | 外形尺寸(A±2.5) | 外形尺寸(B±1.5) | 外形尺寸(C±3 ) | 外形尺寸(D±2) | 外形尺寸(E±0.5) | 外形尺寸(H±2) | 接受 功率(W) | 重量 (g) |
| 1 | RT16-00 (NT00) | RT16-000 (NT00C) | 500V/690V/800V/1000V/1140V | 160 | 图1 | 120 | 100 | 56.5 | 30 | 2.0 | 59 | 12 | 193 |
| 2 | RT16-0 (NT0) | RT16-0 (NT0) | 500V/690V/800V/1000V/1140V | 160 | 170 | 150 | 74 | 30 | 2.0 | 73 | 16 | 295 | |
| 3 | RT16-1 (NT1) | RT16-1 (NT1) | 500V/690V/800V/1000V/1140V | 250 | 图2 | 196 | 185 | 80 | 58 | 2.0 | 82 | 32 | 550 |
| 4 | RT16-2 (NT2) | RT16-2 (NT2) | 500V/690V/800V/1000V/1140V | 400 | 225 | 200 | 80 | 62 | 2.5 | 98 | 45 | 770 | |
| 5 | RT16-3 (NT3) | RT16-3 (NT3) | 500V/690V/800V/1000V/1140V | 630 | 250 | 210 | 80 | 62 | 3.0 | 105 | 60 | 965 |
● 产品符合:IEC60269-2、GB/T13539.2.
● 额定电压:AC500V/690V/800V/1140V
● 额定电流:4-1250A
● 使用类别:gG/gL、aR、aM
● 分断能力:500V-120kA、690V-50kA、800V-50kA、1140V-50kA
本系列刀型触头熔断器适用于交流 50Hz, 额定电压至 1140V,额定电流至 1250A。主要用作电气系统的过载和短路保护(gG/gL); 还可派生为半导体设备保护用 (aR) 以及电动机保护用 (aM)。
刀型触头熔断器
| 序号 | 型 号 | 额定电压(V) | 额定电流(A) | 重量 (g) |
| 1 | RT16-000(NT00C) | 500V/690V | 4、6、10、16、20、25、32、40、50、63、80、100、125、160 | 138 |
| 2 | RT16-00 (NT00) | 500V/690/800V/1140V | 4、6、10、16、20、25、32、40、50、63、80、100、125、160 | 175 |
| 3 | RT16-0 (NT0) | 500V/690/800V/1140V | 4、6、10、16、20、25、32、40、50、63、80、100、125、160 | 252 |
| 4 | RT16-1 (NT1) | 500V/690/800V/1140V | 32、40、50、63、80、100、125、160、200、224、250 | 455 |
