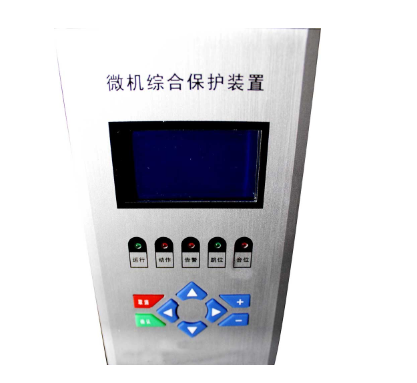

LGDRQBH-I电容器专用微机综合保护测控装置

装置简介

数字式保护电容器专用测控装置适用于35kV以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、通信监视功能，为高压无功补偿系统的保护与控制提供了完整的解决方案，可有力地保障无功补偿系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装，也可就地安装于高压电容柜上。

1.2装置特点

u 采用全密封式结构，具有良好的抗震、防尘性能

u 小型化设计，体积小，重量轻，外形美观，安装方便

u 采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强

u 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便

u 装置供电及操作电源为交直流两用。AC/DC 110V 220V通用

u 具有RS485总线串行通信口，并集成了MODBUS标准通信规约

u 具有事件顺序记录功能，可记录150条事件，数据掉电不丢失

u 具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持

u 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能

u 内部集成零序电流（电压）合成算法可外加零序PT（CT）也可不外加零序CT（PT），实现零序过流电压保护。

u 采用精密合成算法，可通过按键MENU操作来实现V-V接法和Y型接法通用。

u 具有完整的断路器操作回路

u 超低功耗

2 主要技术指标

2.1 技术参数

1） 额定工作电压  AC/DC 80-270V

2） 额定操作回路电源  AC220V DC220V AC110V DC110V 交直流通用

3） 额定技术数据

a) 交流电流：    5A或1A     (订货注明)

b) 交流电压：    400V 或100V (订货注明)

c) 频率：        50HZ

4） 功率消耗

工作电源：       正常工作时,不大于5W；

保护动作时,不大于10W。

交流电流回路：   < 1VA/相 (IN =5A)；

                 < 0.5VA/相 (IN =1A)；

交流电压回路：   < 0.5VA/相；

5） 精确工作范围：

电流：            0.04In～20In

电压：            0.4V～1.2Un

频率：            0.9Fn～1.1Fn

时间：            0～100s

6） 保护部分精度：

a) 定值精度：     ≤±5%；

b) 时间精度：     <±1％ 整定时间+35ms

c) 整组动作时间： ≤35ms；

d) 频率精度：     ≤0.01Hz；

6)  测控部分精度：

a) 交流量精度：                 ≤±0.2%；

b) 有功无功：                   ≤±0.5%；

7) 开关量输入：

输入类型：        无源

光电隔离输入数量：8

工作电压：内置DC24V

8) 开出接点容量：

a)出口继电器

触点额定载流容量：250Vac/220Vdc,5A

输出类型:         无源(空接点)

b)信号继电器：

触点额定载流容量：250Vac/220Vdc,5A

输出类型:         无源(空接点)

9) 通信接口

数目：            1

电气特性：        RS485

传输方式：       异步

通信协议：       MODBUS

地址：           1～99

波特率：         ≤1Mbps

通信介质：       双绞线或光纤

LGDRQBH-I电容器专用微机综合保护测控装置

1. 功能配置
