LGTBBX电动机就地无功补偿

联系人：翁丽明
联系电话：0577-6298****
企业地址浙江省-温州市
详细地址乐清市柳市镇上游村
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
浙江鲁钢电容器有限公司地处浙南沿海，乐清市柳市镇，紧靠104国道，北倚风光秀丽的国家级风景区雁荡山南麓是一家集设计开发、生产于一体的高科技专业生产厂家。 公司主要生产高低压电力电容器、无功补偿装置、电容器滤波成套、TBB电容器成套装置等产品。电容器产品多次经国家电力电容器质量监督检验中心试验，各项技术性能指标均符合《GB/T11024-2001》国家标准要求，成套设备亦符合国家相关标准。 公司产品全部按行业、国家和国际标准生产；也可根据用户要求设计生产非标准产品。公司技术力量雄厚，产品达到国家先进水平。公司设有产品型式试验室、原材料理化试验室。配套了一批精密测试仪器和设备，实现了主导产品按国际标准IEC标准生产与检验，并将微机应用于产品设计和现场监测，实现关键工序的生产过程在恒温、恒湿的超洁净室内进行；真空浸渍工艺的真空度及温度由计算机全自动控制。并初步形成CAD、CAPP局域网络系统。经过多年努力,企业建立了完整的质量保证体系。产品深受新老用户的信任。

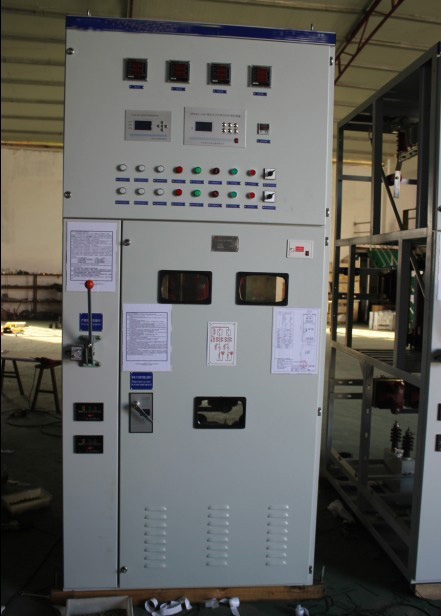

产品图片

电动机就地无功补偿LGTBBX 电动机补偿 电动机就地补偿 电动机无功补偿 高压电动机就地补偿 高压电动机就地补偿 高压电动机无功补偿 高压电容器自动补偿


电动机补偿 电动机就地补偿 电动机无功补偿 高压电动机就地补偿 高压电动机就地补偿  高压电动机无功补偿 高压电容器自动补偿

LGTBBX电动机就地无功补偿，异步电动机的就地补偿大概分几类（风机、空气压缩机、球磨机和水泵）为重点，电动机补偿一般分，单机就地补偿，多机自动分组补偿，负载稳定可采用就地固定补偿，负载相对不稳定必须选用分组自动投切，负载波动大必须采用动态无功补偿。

电气接线和结构特点：

用于电动机无功就地补偿的LGTBBX高压并联电容器装置的结构十分简单，为了节约柜体的空间，系统谐波不大的场所可不装设串联电抗器，小容量补偿可选用电容器带内制放电电阻，大容量必须选用放电线圈，由于补偿装置与电动机绕组直接相连接，以电动机绕组作为切断后的放电装置，必须装放电线圈，当电容器故障时，熔断器熔断三相电压不平衡开口三角保护动作跳开电动机控制柜。用户可根据装设地点的条件，选择所需的配套设备。一般场所谐波不大可不装电抗器，容量大的电容器组应装设0.5-1%限流电抗器限制合闸涌流，或串联12%电抗器来仰制3次以上谐波。LGTBBX高压就地补偿装置也可以根据实际需要，就是补偿装置和电动机之间不再装设开关设备，为了显示其运行状态，均装有功率因数表，高压带电显示装置，其显示器和电流表装于电容柜仪表门上。

补偿容量的选择

国家标准GB50052－1995《供配电系统设计规范》第5.0.10条规定：“接在电动机控制设备侧电容器的额定电流，不应超过电动机励磁电流的0.9倍，其馈电线截面和过电流保护装置的整定值，应按电动机一电容器组的电流确定。”上述规定与IEC标准831的规定相一致，其原因是为了防止当电动机切断电源后，尚未停止转动的过程中，由于电容器产生的自激磁造成的过电压，使电机受到损坏。

选择就地补偿装置容量QC的计算公式有二。

（1）按电动机的空载电流选择

式中：QC—补偿容量，KVAR；

U—电动机额定电压，KV；

I0—电动机空载电流，A

（2）按电动机补偿前后的功率因数选择

式中：P—电动机的额定功率，KW；

COSΦ1—补偿前的功率因数；

COSΦ2—补偿后的功率因数

两种计算方法取得的QC值结果往往并不一致，如按第二种方法算出的QC值小于第一种方法的计算结果，则以第二种方法计算结果为准，如第二种方法算出的QC值大于第一种方法的计算结果时，以第一种计算方法算出的结果为准，补偿率KB＝QC／P。



高压无功补偿成套装置

LGTBBZ-6-100/33.4Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-6-150/50Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-6-200/66.7Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-6-300/100Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-6-400/134Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-6-500/167Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-6-600/200Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-6-700/234Kvar-AK/P1

台

1

1100*1500*2200mm

高压无功补偿成套装置

LGTBBX-6-800/267Kvar-AK/P1

台

1

1100*1500*2200mm

高压无功补偿成套装置

LGTBBX-6-900/300Kvar-AK/P1

台

1

1200*1600*2300mm

高压无功补偿成套装置

LGTBBZ-6-1000/334Kvar-AK/P1

台

1

1000*1600*2300mm

高压无功补偿成套装置

LGTBBZ-10-100/33.4Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-10-150/50Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-10-200/66.7Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-10-300/100Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-10-400/134Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-10-500/167Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-10-600/200Kvar-AK/P1

台

1

1000*1500*2200mm

高压无功补偿成套装置

LGTBBX-10-700/234Kvar-AK/P1

台

1

1100*1500*2200mm

高压无功补偿成套装置

LGTBBX-10-800/267Kvar-AK/P1

台

1

1100*1500*2200mm

高压无功补偿成套装置

LGTBBX-10-900/300Kvar-AK/P1

台

1

1200*1600*2300mm

高压无功补偿成套装置

LGTBBZ-10-1000/334Kvar-AK/P1

台

1

1000*1600*2300mm
