集合式电容器LGBAMH,BAMH,BFMH

联系人：翁丽明

联系电话：0577-6298****

企业：浙江鲁钢电容器有限公司

企业地址浙江省-温州市

详细地址乐清市柳市镇上游村

厂家信息
产品信息
规格参数
技术文档

浙江鲁钢电容器有限公司地处浙南沿海，乐清市柳市镇，紧靠104国道，北倚风光秀丽的国家级风景区雁荡山南麓是一家集设计开发、生产于一体的高科技专业生产厂家。公司主要生产高低压电力电容器、无功补偿装置、电容器滤波成套、TBB电容器成套装置等产品。电容器产品多次经国家电力电容器质量监督检验中心试验，各项技术性能指标均符合《GB/T11024-2001》国家标准要求，成套设备亦符合国家相关标准。公司产品全部按行业、国家和国际标准生产；也可根据用户要求设计生产非标准产品。公司技术力量雄厚，产品达到国家先进水平。公司设有产品型式试验室、原材料理化试验室。配套了一批精密测试仪器和设备，实现了主导产品按国际标准IEC标准生产与检验，并将微机应用于产品设计和现场监测，实现关键工序的生产过程在恒温、恒湿的超洁净室内进行；真空浸渍工艺的真空度及温度由计算机全自动控制。并初步形成CAD、CAPP局域网络系统。经过多年努力,企业建立了完整的质量保证体系。产品深受新老用户的信任。

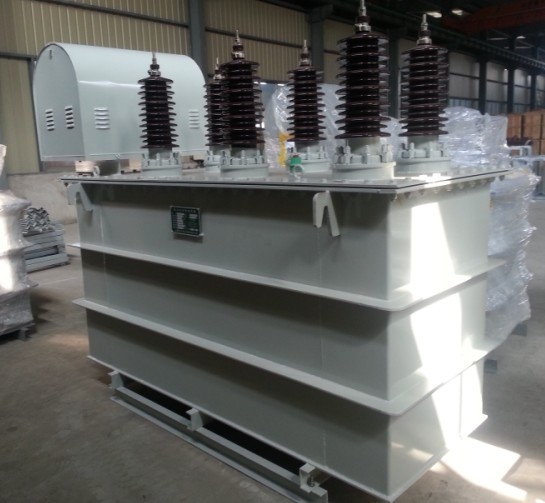

产品图片

集合式电容器LGBAMH,BAMH,BFMH,电力电容器,密集型电容器,高压电容器,户外集合式电容器,框架式电容器,并联电容器

主要技术性能
1．运行温升：外壳温升≤10℃，内部最热点温度不超过70℃。
2. 局部放电：在1.5倍额定电压下，电容器局部放电量<50pc。
3．允许在1.05Un倍下长期运行，并可以在1.15Un下每24h中运行不超过30min。
4．允许在由于过电压和高次谐波造成的有效值为额定电流的1.30倍的稳态过电流下运行。对于具有最大电容值正偏差的电容器，稳态过电流允许达到额定电流的1.43倍。
5．电容偏差：0~+10％，三相电容器任意两个线路端子之间测得的最大电容值与最小电容值之比不大于1.6。
6．电容器在工频额定电压下，温度20℃时的损耗角正切值(tarδ)不大于0.0005。
7．电容器断开电源后，剩余电压通过外置放电线圈释放，自√2un降．50V的放电时间不大于5S。通过特殊订购，可通过电容器内置放电电阻放电，剩余电压在10分钟内自√2 un降至75V以下。
8．可根据用户需要提供湿热带地区、高原地区及污秽地区等各种特殊环境产品。

用途
集合式高压并联电容器主要用于工频电力系统中，用未提高功率因数、改善电压质量、降低设备及线路损耗。

使用环境条件
安装运行地区海拔高度不超过2000m。安装地区环境空气温度范围为-25，+45℃和-40℃/+40℃，户外(户内通用)使用，供用户选择。安装场所应无有害气体及蒸汽，应无导电性或爆炸性尘埃，应无剧烈的机械振动。适用于特殊环境条件的产品可按订货要求提供。

结构
(1)集合式电容器主要由器身、油箱、套管等组成。
(2)器身是由不同数量的全封闭电容器单元固定在型钢支架上，按额定电压和额定容量通过串并联组成，元件可设置内熔丝。
(3)外壳由钢板制成，外壳内充满了绝缘油，起散热和绝缘作用。
(4)盖上套管起电气连接和外绝缘的作用。
(5)箱壁两侧焊有吊攀，下部安装有底座，接地螺栓等。

主要技术性能

电压等级	型号		额定电压(kV)	额定容量 (kvar)	额定电容 (μF)	温度范围℃
6kV	LGBFFH LGBFMH LGBAMH 系列	6.6/√3-450-1x3W	6.6/√3	450	32.88x3	-25/+45 或 -40/+40
		6.6/√3-600-1x3W	6.6/√3	600	3x43.8
		6.6/√3-900-1x3W	6.6/√3	900	3x65.8
		6.6/√3-1200-1x3W	6.6/√3	1200	3x87.7
		6.6/√3-1500-1x3W	6.6/√3	1500	3x109.7
		6.6/√3-1800-1x3W	6.6/√3	1800	3x131.6
		6.6/√3-2400-1x3W	6.6/√3	2400	3x175.5
		6.6/√3-3000-1x3W	6.6/√3	3000	3x219.4
		6.6/√3-3600-1x3W	6.6/√3	3600	3x263.3
		11/√3-4500-1x3W	6.6/√3	4500	3x329.1
10kV		11/√3-5000-1x3W	6.6/√3	5000	3x365.6
		11/√3-450-1x3W	11/√3	450	3x11.9
		11/√3-600-1x3W	11/√3	600	3x15.8
		11/√3-900-1x3W	11/√3	900	3x23.7
		11/√3-1200-1x3W	11/√3	1200	3x31.6
		11/√3-1500-1x3W	11/√3	1500	3x39.5
		11/√3-1800-1x3W	11/√3	1800	3x47.4
		11/√3-2400-1x3W	11/√3	2400	3x63.2
		11/√3-3000-1x3W	11/√3	3000	3x79.0
		11/√3-4500-1x3W	11/√3	4500	3x118.5
		11/√3-5000-1x3W	11/√3	5000	3x131.6
		11/√3-600-1x3W	11/√3	600	3x13.3
		12/√3-900-1x3W	12/√3	900	3x19.9
		12/√3-1000-1x3W	12/√3	1000	3x22.1
		12/√3-1200-1x3W	12/√3	1200	3x26.5
		12/√3-1500-1x3W	12/√3	1500	3x33.2
		12/√3-1800-1x3W	12/√3	1800	3x39.8
		12/√3-2000-1x3W	12/√3	2000	3x44.2
		12/√3-2400-1x3W	12/√3	2400	3x53.1
		12/√3-3000-1x3W	12/√3	3000	3x66.3
		12/√3-3600-1x3W	12/√3	3600	3x79.6
		6kV	6.6/√3-900(300+600)-1x3W	6.6/√3	300+600		(21.92+43.84)x3
6.6/√3-1200(450+750)-1x3W			6.6/√3	450+750	(32.88+54.81)x3
6.6/√3-1500(600+900)-1x3W			6.6/√3	600+900	(43.84+65.77)x3
7.2/√3-900(300+600)-1x3W			7.2/√3	300+600	(18.42+36.84)x3
7.2/√3-1200(450+750)-1x3W			7.2/√3	450+750	(27.63+46.05)x3
7.2/√3-1500(600+900)-1x3W			7.2/√ 3	600+900	(36.84+55.26)x3
10kV		11/√3-900(309+600)-1x3W	11/√3	300+600	(7.89+15.78)x3
		11/√3-1200(450+750)-1x3W	11/√3	450+750	(11.84+19.73)x3
		11/√3-1500(600+900)-1x3W	11/√3	600+900	(15.78+23.68)x3
		12/√3-900(300+600)-1x3W	12/√3	300+600	(6.63+13.26)x3
		12/√3-1200(450+750)-1x3W	12/√3	450+750	(9.95+16.58)x3
		12/√3-1500(600+900)-1x3W	12/√3	600+900	(13.26+19.89)x3

主要技术性能

电压等级	型号		额定电压(kV)	额定容量 (kvar)	额定电容 (μF)	温度范围℃
6kV	LGBFFH LGBFMH LGBAMH 系列	6.6/√3-450-1x3W	6.6/√3	450	32.88x3	-25/+45 或 -40/+40
		6.6/√3-600-1x3W	6.6/√3	600	3x43.8
		6.6/√3-900-1x3W	6.6/√3	900	3x65.8
		6.6/√3-1200-1x3W	6.6/√3	1200	3x87.7
		6.6/√3-1500-1x3W	6.6/√3	1500	3x109.7
		6.6/√3-1800-1x3W	6.6/√3	1800	3x131.6
		6.6/√3-2400-1x3W	6.6/√3	2400	3x175.5
		6.6/√3-3000-1x3W	6.6/√3	3000	3x219.4
		6.6/√3-3600-1x3W	6.6/√3	3600	3x263.3
		11/√3-4500-1x3W	6.6/√3	4500	3x329.1
10kV		11/√3-5000-1x3W	6.6/√3	5000	3x365.6
		11/√3-450-1x3W	11/√3	450	3x11.9
		11/√3-600-1x3W	11/√3	600	3x15.8
		11/√3-900-1x3W	11/√3	900	3x23.7
		11/√3-1200-1x3W	11/√3	1200	3x31.6
		11/√3-1500-1x3W	11/√3	1500	3x39.5
		11/√3-1800-1x3W	11/√3	1800	3x47.4
		11/√3-2400-1x3W	11/√3	2400	3x63.2
		11/√3-3000-1x3W	11/√3	3000	3x79.0
		11/√3-4500-1x3W	11/√3	4500	3x118.5
		11/√3-5000-1x3W	11/√3	5000	3x131.6
		11/√3-600-1x3W	11/√3	600	3x13.3
		12/√3-900-1x3W	12/√3	900	3x19.9
		12/√3-1000-1x3W	12/√3	1000	3x22.1
		12/√3-1200-1x3W	12/√3	1200	3x26.5
		12/√3-1500-1x3W	12/√3	1500	3x33.2
		12/√3-1800-1x3W	12/√3	1800	3x39.8
		12/√3-2000-1x3W	12/√3	2000	3x44.2
		12/√3-2400-1x3W	12/√3	2400	3x53.1
		12/√3-3000-1x3W	12/√3	3000	3x66.3
		12/√3-3600-1x3W	12/√3	3600	3x79.6
		6kV	6.6/√3-900(300+600)-1x3W	6.6/√3	300+600		(21.92+43.84)x3
6.6/√3-1200(450+750)-1x3W			6.6/√3	450+750	(32.88+54.81)x3
6.6/√3-1500(600+900)-1x3W			6.6/√3	600+900	(43.84+65.77)x3
7.2/√3-900(300+600)-1x3W			7.2/√3	300+600	(18.42+36.84)x3
7.2/√3-1200(450+750)-1x3W			7.2/√3	450+750	(27.63+46.05)x3
7.2/√3-1500(600+900)-1x3W			7.2/√ 3	600+900	(36.84+55.26)x3
10kV		11/√3-900(309+600)-1x3W	11/√3	300+600	(7.89+15.78)x3
		11/√3-1200(450+750)-1x3W	11/√3	450+750	(11.84+19.73)x3
		11/√3-1500(600+900)-1x3W	11/√3	600+900	(15.78+23.68)x3
		12/√3-900(300+600)-1x3W	12/√3	300+600	(6.63+13.26)x3
		12/√3-1200(450+750)-1x3W	12/√3	450+750	(9.95+16.58)x3
		12/√3-1500(600+900)-1x3W	12/√3	600+900	(13.26+19.89)x3
