LGTBBZ 35KV高压无功补偿成套装置,35KV电容柜,35KV电容补偿,35KV电容器成套,35KV并联电容器成套,35kv高压高压无功补偿成套

产品介绍
      装置主要用于6kv、10kv、24kv、35kv三相电力系统，用以调整平衡网络电压提高功率因数降低损耗提高供电质量。
功能特点
      ◆  可安装在户内及户外。
      ◆  采用框架式结构，固定隔离投切，或自动投切。
      ◆  直接在变电所即可操作电容柜投切。

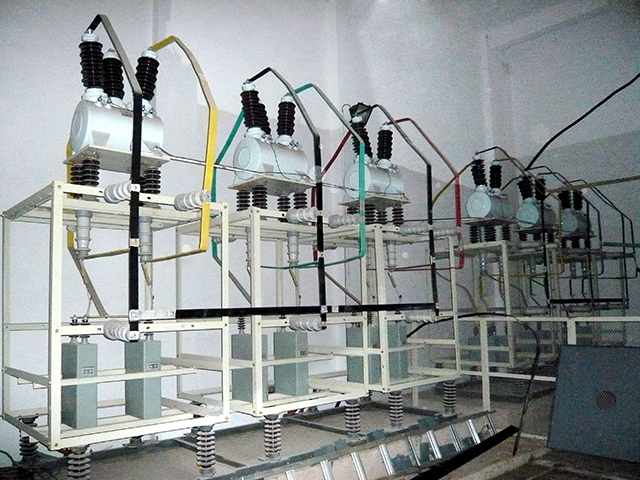

      ◆  户内/外框架式电容器成套：由串联空芯电抗器，进线架和电容器架构成，空心电抗一般为三相叠装或三相平放。进线架内包括高压隔离开关，放电线圈及避雷器，电容器架一般为二层一排布置，容量特别大可采用二排二层布置，进线架与电容构架并列，高度深度一致，每台电容均配装外熔断器，电容构架门可以是网栏门也可以是带观察窗的钢门。电抗器须用网栏围住。
    ◆  35kv装置均为户外/户内框架式，电容、电抗均为分相布置。电容构架由35kv高压绝缘子支撑与地绝缘。电容为二排一层布置。避雷器安装在电抗器附近，放电线圈在构架靠中性点处安装。35kv电源引至GW4-35D隔离开关上端，开关安装在平台上。整套装置四周用不低于2米的网栏门围住，网栏门至少应有一扇活门以利巡视和检修。使用条件
      ◆  环境温度：－25℃～＋45℃，24小时内平均温度不超过＋35℃。
      ◆  海拔高度：不超过2000米，高于2000米采用高原型产品。
      ◆  湿度：日平均值不大于95%，月平均值不大于90%。
      ◆  户外风速≤35m/s。
      ◆  抗震：不超过地震烈度为8度。
      ◆  地面倾斜度不大于3°。
      ◆  阳光辐射不得超过1000w/㎡。
      ◆  安装场所：使用地点不允许有爆炸危险介质，周围环境中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在。

技术参数
      ◆  系统额定电压：24-35kv
      ◆  额定频率：50～60hz
      ◆  额定容量：300～20000kvar（10kv及以下）
                          600～20000kvar（35kv）

      ◆串联电抗器 CKGKL 由三相平放或三相叠放或品字型

      ◆限制合闸涌流电抗器 电抗率选用1%，抑制5次以上谐波选用6%，抑制3次谐波选用12%；

      ◆隔离开关选用GW4-35D，隔离带接地，合闸顺序先分接地开关，在合隔离开关，分闸顺序先分隔离开关，在合接地开关对电容器进去放电，方便检修；

      ◆放电线圈选用全密封三柱差压保护，任何一只电容器故障损坏差压保护动作跳电容器组；
电容器成套装置选型表
