XGN-12小型化固定式开关设备柜体
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
万固电气有限公司是国内专注生产高低压开关柜柜体的骨干企业。公司从创立以来，一直不断在高低压开关柜柜体领域开拓发展，完善系列化产品，满足市场客户的需求。
公司是集高低压开关柜柜体的设计开发、生产和销售为一体的现代化企业，具有独立的产品开发设计、加工制造能力，拥有一支纪律严明、训练有素的人才队伍。
公司始终坚持“提供给客户高质量的产品和完善服务”的企业宗旨，不断总结经验，开拓发展。在产品设计开发方面，力求使每一个产品符合市场需求；同时我们不断充实研发队伍，长期与国内设计院和研发机构保持合作，加强技术交流，进一步提高产品的市场竞争力。生产产品有高低压开关设备柜体、充气柜柜体，动力柜体，环网柜柜体，等各类成套设备柜体。
产品图片

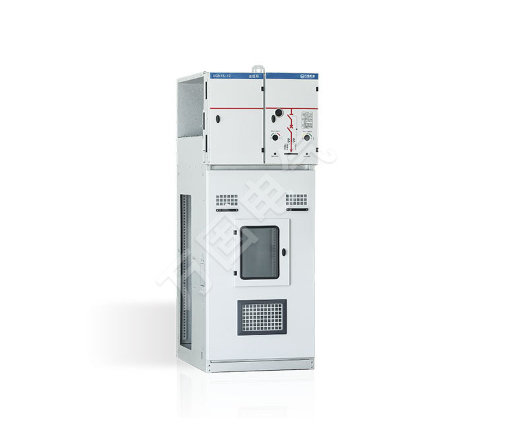

XGN-12小型化固定式开关设备柜体
产品详情
概述 OVERVIEW
XGN-12 型开关柜适用于 10KV, 三相交流 50HZ，单母线系统中，作为接受和分配电能之用，具有小型化、价位低、安全可靠、运行操作简单等特点，满足电力市场及城网、农网改造、箱式变电站的需求。
结构说明 STRUCTURE DESCRIPTION
开关柜为金属封闭箱型固定结构，柜体结构均采用覆铝锌钢板用螺栓栓接组合成型，柜体采用覆铝锌板接件组装而成。柜内安装板和隔板采用镀锌处理，柜体分隔成四个小室，即母线室、断路器室、仪表室、电缆室。
主要特点 MAIN FEATURE
⊙ 柜体后部上方采用 GN38-12 旋转隔离开关、下隔离采用 GN38-12 隔离开关，具有按程序操作的可靠的机械联锁装置，为操作人员与设备提供可靠的安全性保护；
⊙ 配侧装式 VS1-12 真空断路器；
⊙ 主开关、隔离开关及柜门之间均采用强制性机械闭锁方式，产品满足“五防”功能要求；
⊙ 电缆接线端头距地空间大，便于电缆的制作安装和检测维护；
⊙ 外壳防护等级为 IP2X。
主要特点 MAIN FEATURE
⊙ 柜体后部上方采用 GN38-12 旋转隔离开关、下隔离采用 GN38-12 隔离开关，具有按程序操作的可靠的机械联锁装置，为操作人员与设备提供可靠的安全性保护；
⊙ 配侧装式 VS1-12 真空断路器；
⊙ 主开关、隔离开关及柜门之间均采用强制性机械闭锁方式，产品满足“五防”功能要求；
⊙ 电缆接线端头距地空间大，便于电缆的制作安装和检测维护；
⊙ 外壳防护等级为 IP2X。
