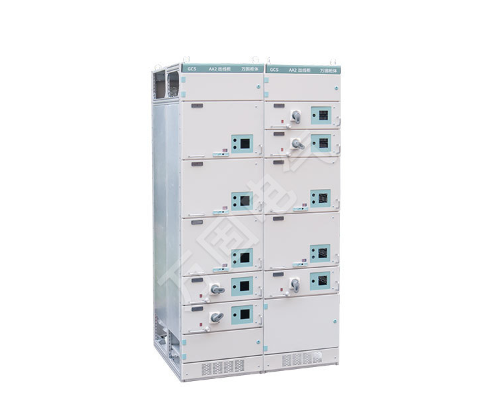

GCS标准型低压抽出式开关设备柜体

产品详情

概述 OVERVIEW

GCS 标准型抽出式开关柜适用于三相交流频率为 50HZ，额定工作电压为 400V，额定电流为 4000A 及以下的发、供电系统中、作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，产品符合 GB7251.1、GB/T23359、JB/T9661 等相关标准。

主要特点 MAIN FEATURE

⊙ 框架采用 KS 型材，主构架上安装模数为 E=20MM 和 100MM 的 Φ9.2MM 的安装孔，使得框架组装灵活方便；

⊙ 开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；

⊙ 水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施；

⊙ 电缆隔室的设计使电缆上、下进出均十分方便；

⊙ 抽屉高度的模数为 160MM。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。单元回路额定电流在 400A 及以下；

⊙ 抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体，同时具有抽出式和固定性，可以混合组合，任意使用；

⊙ 柜体的防护等级为 IP30-IP40，还可以按用户需要选用。

抽屉类型 TYPE OF DRAWER

抽屉层高的模数为 80MM 时分为 160/2、160、240、320、400、480 等模数单元尺寸系列，抽屉安装单元有效高度 1760MM。抽屉层高的模数为 200MM 时分别为 200/2、200、400、600 等模数单元尺寸系列，抽屉安装单元有效高度 1800MM。单元回路额定电流 600A 及以下其中 ½ 单元抽屉电流可达到 100A。相同功能单元的抽屉具有良好的互换性，各种抽屉单元设有机械联锁装置。
