GCK系列低压抽出式配电柜

型号说明

使用环境

1)周围空气温度不得超过+40℃，而且在 24h内其平均温度不超过+35℃

2)周围空气温度的下限为-5℃;

3)户内安装使用，使用地点的海拔高度不得超过 2000m;

4)空气清洁，在最高温度为+40℃时，其相对湿度不得超过50%;在较低温度时，允许有较大的相对湿度。例如:+20℃时相对湿度为 90%，但考虑到因温度的变化，有可能会偶尔产生适度

的凝露;

5)如果上述使用条件不能满足时，用户应与本公司协商解决。

用途

GCK系列低压抽出式配电柜(以下简称装置)是组装式的高级型配电装置，适用于交流50Hz，额定工作电压380v及以下的三相四线或三相五线系统作为动力中心(PC)控制中心(MCC)的电力系统配电设备的电能转换、分配及电动机集中控制之用，还可与程序控制器和微处理器组成供配电自动控制系统。

本装置是发电厂、变电所、冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置，被国家列为两网改造推荐产品。

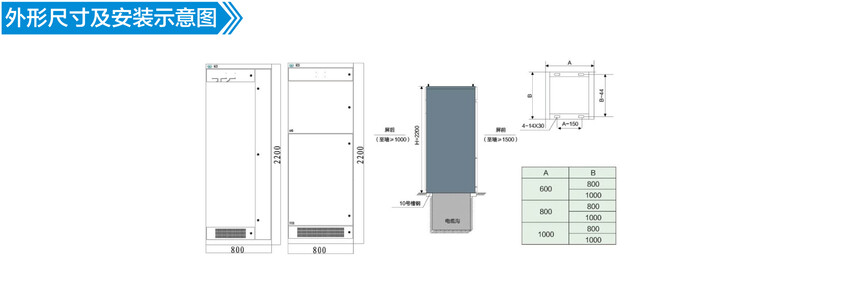

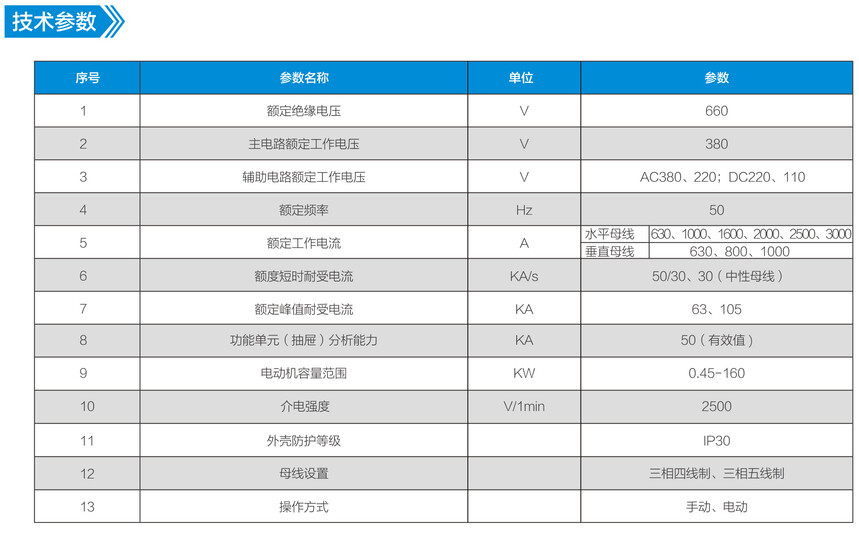

结构特征

本装置属间隔式开关装置，采用模块结构设计，柜架的全部结构件经过镀锌，喷塑处理，通过螺钉紧固相互连接成基本柜架，按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等部件，组装成一台完整的控制中心柜，从结构上可将其分为柜体、母线系统和功能单元三部分。

本装置为三相四线及三相五线配电系统两种供用电型式设计的，其中保护接地母线 PE 线安装在柜底下侧，出线端用母线连接，使用户十分方便的连接电缆;

为保证接地的可靠连续性，柜内所有抽屉的导轨等通用部件均采用镀锌处理；

在不降低外壳防护等级的情况下开关柜上顶设有自然通风网盖。
