YH-PZDW系列高频电力专用直流屏（一体柜）
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
河北银华电气有限公司，创建于2000年，是专门从事35KV高压开关柜、10KV高压开关柜、箱变及电力交、直流电源屏，高压直流充电桩，应急电源EPS，不间断电源UPS，节能设备高压无功补偿，电力自动化系统等产品的研发、生产、销售和服务的高新技术企业。公司自成立以来就十分注重技术研发，核心产品都拥有自主知识产权，自有产品已经形成了五大系列：电力交、直流电源屏，新能源电动汽车充电桩，应急电源EPS，不间断电源UPS，节能设备高压无功补偿。

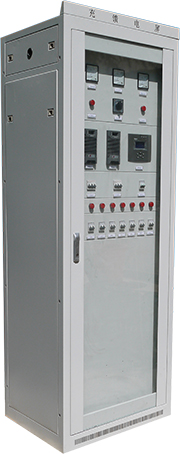

产品图片
YH-PZDW系列高频电力专用直流屏（一体柜）
型号说明
河北银华电气有限公司生产的智能型一体式直流屏，主要应用于35KV及以下变电站、开闭所、用户变。适合构成20AH、38AH直流系统，由220V或380V整流模块、监控系统、绝缘监测单元（可选）、闪光继电器（可选）、降压单元、交流配电单元、直流馈电单元和蓄电池组成，可靠性强。提供RS485和RS232两种通讯接口选择和CDT、MODBUS两种通讯规约选择。完成直流电源系统的“四遥”功能，实现变电站无人值守。

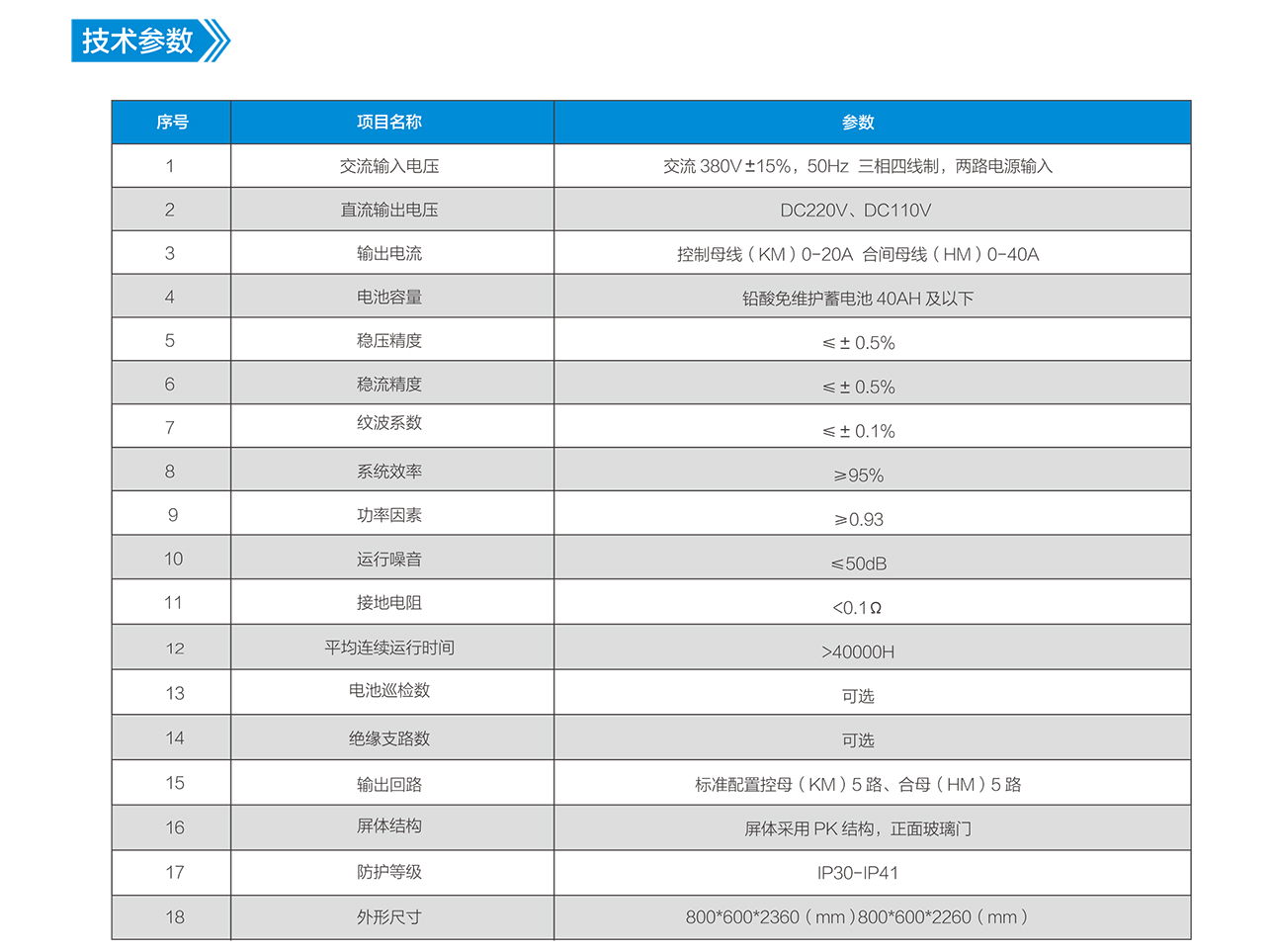

交流输入电压：交流380V±15%，50HZ，三相四线制，两路电源输入；
直流输出电压：DC220V、DC110V
输出电流：控制母线( KM) 0-20A， 合闸母线(HM）0-40A
电池容量：铅酸免维护蓄电池40AH及以下
稳压精度：≤±0.5%；
稳流精度：≤±0. 5%；
纹波系数：≤±0. 1%；
系统效率：≥95%；
功率因素：≥0.93；
运行噪音：≤50dB；
接地电阻：< 0.1Ω；
平均连续运行时间：> 40000h；
电池巡检数：可选；
绝缘支路数：可选；
输出回路：标准配置控母( KM)5路、合母(HM)5路。
屏体结构：屏体采用PK结构，正面玻璃门.
防护等级：IP30 -iP41
外形尺寸：800×600×2360(mm),800×600×2260(mm)
