AKD开关柜状态综合指示仪

主要技术特性：

模拟指示部分

工作环境：-40℃～70℃；≤95%RH　　

存贮环境：-40℃～85℃；≤95%RH

抗电强度：外壳与端子间≥AC2000V　

绝缘性能：外壳与端子间≥100QM

工作电源：AC/DC85～265V

工作电流：≤20mA

断路器状态指示：断路器分、合闸，无源触点输入。

断路器合闸时，合闸触点闭合。红色垂直模拟条亮。

断路器分闸时，分闸触点闭合，绿色水平模拟条亮。

工作试验位置指示：无源触点输入。

工作位置触点闭合时，红色垂直模拟条亮，指示断路器处于工作位置。

试验位置触点闭合时，绿色水平模拟条亮，指示断路器处于试验位置。

断电时，红绿发光条均不亮指示断电状态。

接地闸刀位置指示：无源触点输入闭合，红色垂直模拟条亮，表示接地合闸。

无源触点输入断开，绿色模拟条亮，表示接地断开。

弹簧储能指示：无源触点输入断开，绿色弹簧符号亮，表示未储能。

无源触点输入闭合，红色弹簧符事情亮，表示已储能。

注：

1、以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点；

2、失电状态下所有的发光指示均不亮。

高压带电指示部分：

LED启辉电压（KV）：额定相电压：X0.15～0.65

强制闭锁启控电压（KV）：额定相电压X0.62

加热除湿控制部分：（订货时由用户选择）

加热器电源：AC220V

温湿度传感器：1路或2路

控制方式：任何一路传感器感应，所控制的对应加热器启动，对应加热指示灯点亮。

除湿控制：湿度≥90%RH或将形成凝露时加热投入，湿度＜70%RH，凝露解除时加热退出，加热指示灯灭。

加热输出继电器触点功率：AC220V，10A（每一路）

温度控制部分（控温范围在订货时可由用户选择，不指定时按下列指标定货）

低温加热：≤5℃时，启动加热，≥15℃时，停止加热

高温排风：≥40℃时，启动排风，≤35℃时，停止排风

任何一路加热器发生断线，不能正常加热时，报警指示灯亮，报警输出接点闭合。（判断哪一路加热故障时，只需将加热器断开一次，用万用表量其阻值呈开路状态，立即可知故障所在）

产品特征：

针对如中置柜、手车柜、箱式柜、环网柜等开关设备不同的大小和配置要求。AKD系列开关柜综合状态指示仪适用于功能较多的场合。如温湿度控制，高压带电指示，模拟状态指示等。安装于电柜的中门上，装入中门后在后面板装防爆罩，同时将线级封闭，以确保符合五防要求。这种字装方式可适用于各种配置的开关柜。

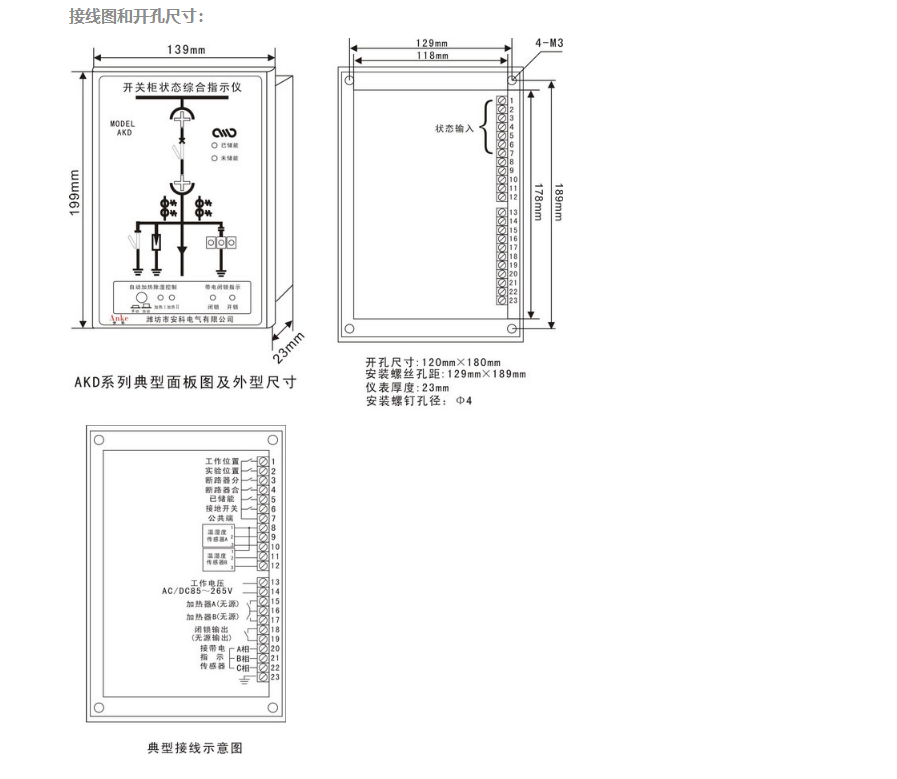

安装使用方法：

→ 只需在面板上开好合适的孔，再将其推入到面板的开孔，用上下两个卡子卡紧即可；

→ 适用于中门（断路器室）安装。先在中门上开180×120mm矩形孔，将其装入，再在门内反面装上防爆罩，然后用四个螺钉紧固即可。插拔式侧面引出线可用金属罩封闭或用尼龙套隔离。

→ 接端子的配线功能接线，接好并校对准确后，方可通上电源。

→ 将各开关量输入端与公共端短接一下，观察对应功能的指示是否发光正常或熄灭。

→ 有自动除湿控制功能的，可以用嘴对传感器哈气，模拟凝露条件，加热指示灯应点亮，所对应的加热器控制端应AC220V输出。同时，在有加热启动的条件下，如果某一端子未接加热器时，加故障灯点亮，故障报警接点闭合输出。接入加热器后故障报警解除，说明自动加热控制功能正常。

→ 带电指示器的各输入端分别接上对应的高压带电传感器，高电压试验时，带电指示灯亮，有闭锁功能时闭锁灯亮；高压断开后，带电指示灯灭，绿灯亮，闭锁解除（无工作电源时，闭锁有效）。
