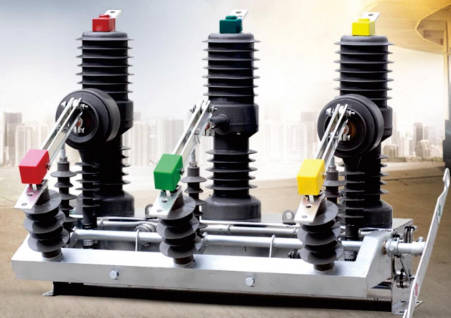

ZW32-12 户外高压真空断路器

产品概述

ZW32-12型户外高压真空断路器为额定电压12kV，三相交流50Hz的户外配电设备，它适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所，还可作为环网供电单元和终端设备电能的分配、控制和电气设备的保护作用。当断路器与隔离开关组合后，也可作为分段开关使用。主要用来开断、关合电力系统中的负荷电流、过载电流、短路电流。真空灭弧室采用专利固封技术，外绝缘采用硅橡胶套管，寿命长，可靠性高，耐气候性好，便于运输，性价比高;操作机构采用小型化、高可靠弹簧操作机构，结构简单，机械寿命可达20000次;若采用先进的永磁机构，机械性能更稳定可靠;并可装有手动分、合闸机构，必要时可现场手动分、合闸操作。本断路器可与控制器配套即成重合器，实现遥控、遥测、遥信、遥调"四遥"功能。产品特点:无燃烧和爆炸危险、免维护、体积小、重量轻(小于100kg)、寿命长(万次)、安全可靠、操作简单、维护及安装方便。

符合标准

GB1984《交流高压断路器》

GB1102《高压开关设备和控制设备标准的共同技术要求》

GB311.1-6《高压输变电设备的绝缘配合》

GB763《交流高压电器在长期工作时的发热》

GB2706《交流高压电器动、热稳定试验方法》

GB3309《高压开关设备在常温下的机械试验》

DL/T593《高压开关设备的共同订货技术条件》

使用环境条件

周围空气温度:-40℃~+40℃;海拔高度:不超过2000m;风速不超过34m/s(相当于圆柱表面上的700Pa);污秽等级:IV级;

无经常性的剧烈震动，地震烈度不超过8度;无火灾、爆炸、化学腐蚀的场所。

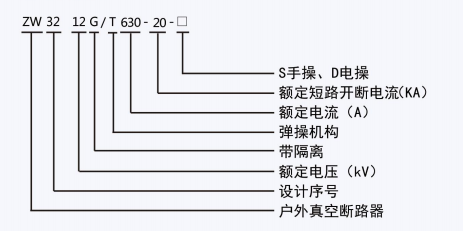

型号及含义

主要技术参数
